Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 - 95 %RH (nicht kondensierend) Langzeitstabilität, typ.: ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar: kurz, 200 ms lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht: ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer
| Typ |
Art.Nr. |
Mess-
bereich 1
|
Mess-
bereich 2
|
Überdruck-
sicherheit
|
Berst-
druck
|
| DDS-MR984.5.X.3.K.0 |
100 255 |
-50 – 50Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.W.3.K.0 |
103 434 |
-100 – 100 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.M.K.0 |
103209 |
-150 - 150 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.N.K.0 |
100265 |
-250 - 250 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.S.K.0 |
100268 |
-1000 - 1000 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.2.3.K.0 |
100 249 |
0 – 100 Pa |
0 – 250 Pa |
20 kPa |
40 kPa |
| DDS-MR984.5.3.3.K.0 |
100 250 |
0 – 250 Pa |
0 – 500 Pa |
20 kPa |
40 kPa |
| DDS-MR984.5.4.3.K.0 |
100 251 |
0 – 500 Pa |
0 – 1.000 Pa |
20 kPa |
40 kPa |
| DDS-MR984.5.5.3.K.0 |
100 254 |
0 – 1 kPa |
0 – 2,5 kPa |
40 kPa |
70 kPa |
| DDS-MR984.5.7.3.K.0 |
100 256 |
0 – 5 kPa |
0 – 10 kPa |
60 kPa |
120 kPa |
| DDS-MR984.5.9.3.K.0 |
100 258 |
0 – 25 kPa |
0 – 50 kPa |
300 kPa |
500 kPa |
| DDS-MR984.5.B.3.K.0 |
100 247 |
0 – 100 kPa |
0 – 250 kPa |
1,2 MPa |
2 MPa |

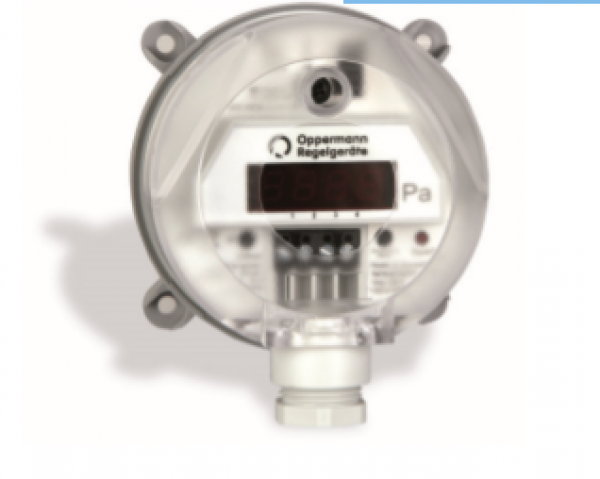

| mit LED-Display |
| DDS-MR984.5.X.3.K.1 |
a. Anfr. |
-50 – 50Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.W.3.K.1 |
a. Anfr. |
-100 – 100 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.M.K.1 |
a. Anfr. |
-150 – 150 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.N.K.1 |
a. Anfr. |
-250 – 250 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.S.K.1 |
a. Anfr. |
-1000 – 1000 Pa |
- |
20 kPa |
40 kPa |
| DDS-MR984.5.2.3.K.1 |
a. Anfr. |
0 – 100 Pa |
0 – 250 Pa |
20 kPa |
40 kPa |
| DDS-MR984.5.3.3.K.1 |
a. Anfr. |
0 – 250 Pa |
0 – 500 Pa |
20 kPa |
40 kPa |
| DDS-MR984.5.4.3.K.1 |
a. Anfr. |
0 – 500 Pa |
0 – 1.000 Pa |
20 kPa |
40 kPa |
| DDS-MR984.5.5.3.K.1 |
a. Anfr. |
0 – 1 kPa |
0 – 2,5 kPa |
40 kPa |
70 kPa |
| DDS-MR984.5.7.3.K.1 |
a. Anfr. |
0 – 5 kPa |
0 – 10 kPa |
60 kPa |
120 kPa |
| DDS-MR984.5.9.3.K.1 |
a. Anfr. |
0 – 25 kPa |
0 – 50 kPa |
300 kPa |
500 kPa |
| DDS-MR984.5.B.3.K.1 |
a. Anfr. |
0 – 100 kPa |
0 – 250 kPa |
1,2 MPa |
2MPa |
