Technische Daten
Einsatzbereich  Flüssige und  gasförmige Medien Elektrische Ausführung:  AC / Relais Ausgangsfunktion:  Schließer/Öffner programmierbar Nennspannung [V]: 90 – 240 AC (45 – 65 Hz) Betriebsspannung [V]: 85 – 265 AC Spannungstoleranz [%]: -5 / +10 Kontaktbelastbarkeit:  3A (250 V AC / 30 V DC) 1) Leistungsaufnahme [VA]: < 3.5 Temperaturgradient [K/min]: 300 Druckfestigkeit [bar]: 300 Schaltpunktabgleich:  Taster Schaltpunktgenauigkeit [cm/s]: ± 2... ± 10 2) Hysterese [cm/s]: 2...5 2) Reproduzierbarkeit [cm/s]: 1...5 2) Temperaturdrift [cm/s x 1/K]: 0,1 3) Bereitschaftsverzögerungszeit [s]: 10, optisch signalisiert Ansprechzeit [s]: 1 - 10 Umgebungstemperatur [°C]: -25 – +80 Schutzart, Schutzklasse: IP 67, II Gehäusewerkstoffe: PBT-GF 20, PC, V4A, V2A,  EPDM/X Sensorwerkstoff:  V4A (1.4404);  O-Ring: FPM 8 x 1,5 gr 80° Shore A Funktionsanzeige Funktion LED: 10 LED, 3-farbig Anschluss:  1/2“-UNF Steckverbindung
Flüssige Medien Mediumtemperatur [°C]: -25 – +80 Einstellbereich [cm/s]: 3 – 300 Größte Empfindlichkeit [cm/s]: 3 – 100Gasförmige Medien Mediumtemperatur [°C]: -25 – +80 Einstellbereich [cm/s]: 200 – 3000 Größte Empfindlichkeit [cm/s]: 200 – 800

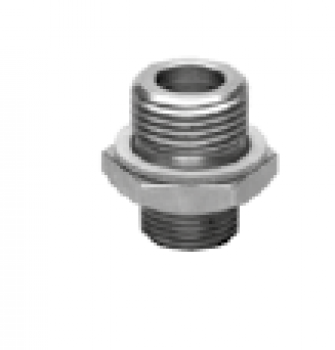

• Kompaktbauform für Adapter G ½ A • Steckverbindung UNF • 1 Relaisausgang Öffner / Schließer programmierbar • LED-Anzeige 3-farbig • für flüssige oder gasförmige Medien (-25 bis +80 °C)
Funktion



Technische Daten
Gehäuse: Messing vernickelt Schutzart: IP 67 Schalterzustandsanzeige: durch LED Ausgang: kontaktlos, Transistor Schaltabstand: maximal 2 mm Durchmesser: 18 mm Kabellänge: 3 m, Sonderlänge 5 m Umgebungstemperatur: -25 bis +80°C Betriebsspannung: 10V bis 30V, DC Schaltfrequenz: 30 000 Imp./Minute Ausgang: Kurzschluss - Überlastfest Schlauchschelle: Lang: 400 mm, Kurz: 220 mm Sensor Namur: Länge 30 mm Sensor SNS-A: Länge 40 mm Sensor SNL-A: Länge 60 mm Sensor SN-Z2: Länge 40 mm Haltewinkel: Stahlblech, galvanisch verzinkt

Strom-/Spannungstransmitter (3-Leiter, 0 – 10 V/4 – 20 mA umschaltbar) mit Display Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 100 mA (24VAC) / 30 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

Technische Daten
Versorg.-Spannung: RLSW6.1.1 230 V, 50 - 60Hz RLSW6.1.5 24 V AC/DC ± 10 % Leistungsaufnahme: 3 VA Schaltausgang: Alarmrelais Wechsler Strömungsrelais Wechsler Kontaktbelastung 10 A bei 250 V AC Umgebungstemperatur: 0 - 60 °C
Gerät Sensortyp: F9 Maße: L = 165 mm, Ø 14 mm Anschlussleitung: 3 x 0,5 mm² L=2,5 m Messbereich: 0,2 - 15 m/s Schwellwert: einstellbar durch Poti Schalthysterese: einstellbar ca. 1 - 10 % Anlaufüberwachung: einstellbar 15 - 120 s Ausschaltverzögerung: einstellbar 2 - 20 s Temperaturkompensation: ja Fühlerbruchsicherung: ja
optische Anzeige LED grün: Betriebsbereit LED rot Ein: Strömung > Schwellwert LED rot Aus: Strömung < Schwellwert LED gelb links Aus: Strömung > Schwellwert LED gelb rechts Ein: Strömungsrelais   Anlaufüberwacht Strömung > Schwellwert Maße Gehäuse: 160 x 80 x 55 mm Schutzart: IP 65

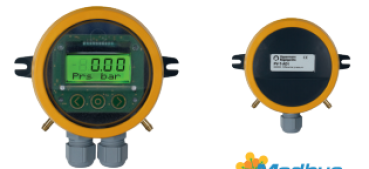

Modbus-Transmitter (Modbus RTU) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 205 mA (24VAC) / 70 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

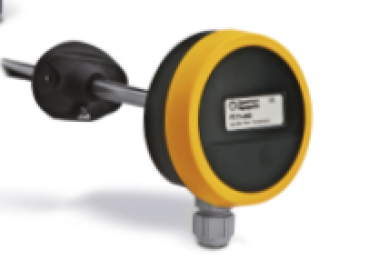

Modbus-Transmitter (Modbus RTU)   ohne Display*
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 140 mA (24VAC) / 50 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²


Stromtransmitter (2-Leiter, 4 – 20 mA) ohne Display* Versorgungsspannung 15 – 35 V DC Ausgang 4 – 20 mA
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

Strom-/Spannungstransmitter (3-Leiter, 0 – 10 V/4 – 20 mA umschaltbar) ohne Display* Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 35 mA (24VAC) / 10 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm
