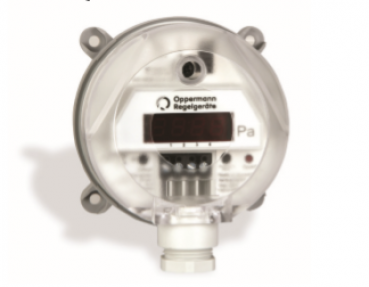

Oppermann

Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: 22 – 30 V AC/DC Ausgangssignal: 0 – 10 V oder 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -10 - 50 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.: n. a. Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: automatisch Ansprechzeit einstellbar: kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen:  ca. Ø 85 mm, H 58 mm Gewicht:  ca. 150 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen/Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

Frontblende rund, Messbereich 0 – 1.000 Pa
Technische Daten
Gehäuse:  ABS hochschlagfest Farbe Frontdeckel:  altweiß Farbe Gehäuseunterteil:  anthrazit Schutzart:  Aufputzversionen (AP) IP 65. Einbauversionen IP 54/ mit Zusatzdichtung (Zubehör) IP 64. Betriebstemperatur:  -20 – 65 °C Lagertemperatur:  -20 – 70 °C rel. Luftfeuchtigkeit:  max. 95 %, nicht kondensierend Maße Frontabdeckung – eckig:  182 x 140 x 21 mm [L x B x H] – rund: 143 mm Ø Maße Aufputzversion: 165 x 71 mm [Ø x T] Schlauchanschluss:  2x 6 mm Ø Arbeits- und Messbereiche: siehe Tabelle Arbeitsbereich: einstellbar über Taster Berstdruck:  20 kPa (VPX1000) 40 kPa (VPX4000) Schutzklasse:  II (IEC 60536) Fehlergrenze:  +/- 1 % vom Messbereich  (@ -5 – 65 °C) Stromaufnahme:  24 V DC 41 mA 24 V AC 81 mA Langzeitstabilität:  ≤ ± 0,5 % vom EW/a Versorgungsspannung:   13,5 – 36 V DC oder 13,5 – 30 V AC bei 50/60 Hz Ausgang analog: linear 0 – 10 V (max. 0,1 mA) oder  4 – 20 mA (max. Bürde 600 Ω). Ausgang digital: Relais (250 V AC 6 A, 30 V DC 5 A),  Wechsler, Ruhestromprinzip, Grenzwert einstellbar.  Modbus optional. Zugentlastung: M16 Kabelanschluss: Federklemmen 0,2  – 1,5 mm²

Technische Daten
Gehäuse:  ABS hochschlagfest Farbe Frontdeckel:  altweiß Farbe Gehäuseunterteil:  anthrazit Schutzart:  Aufputzversionen (AP) IP 65. Einbauversionen IP 54/ mit Zusatzdichtung (Zubehör) IP 64. Betriebstemperatur:  -20 – 65 °C Lagertemperatur:  -20 – 70 °C rel. Luftfeuchtigkeit:  max. 95 %, nicht kondensierend Maße Frontabdeckung – eckig:  182 x 140 x 21 mm [L x B x H] – rund: 143 mm Ø Maße Aufputzversion: 165 x 71 mm [Ø x T] Schlauchanschluss:  2x 6 mm Ø Arbeits- und Messbereiche: siehe Tabelle Arbeitsbereich: einstellbar über Taster und NFC-Tool Berstdruck:  20 kPa (PPX1000) 40 kPa (PPX4000) Schutzklasse:  II (IEC 60536) Fehlergrenze:  +/- 1 % vom Messbereich (@ -5 – 65 °C) Stromaufnahme:  24 V DC 32 mA 24 V AC 58 mA Langzeitstabilität:  ≤ ± 0,5 % vom EW/a Versorgungsspannung:   13,5 – 36 V DC oder 13,5 – 30 V AC bei 50/60 Hz Ausgang analog: linear 0 – 10 V (max. 0,1 mA) oder  4 – 20 mA (max. Bürde 600 Ω). Ausgang digital: Relais (250 V AC 6 A, 30 V DC 5 A),  Wechsler, Ruhestromprinzip, Grenzwert einstellbar.  Modbus optional. Zugentlastung: M16 Kabelanschluss: Federklemmen 0,2  – 1,5 mm²

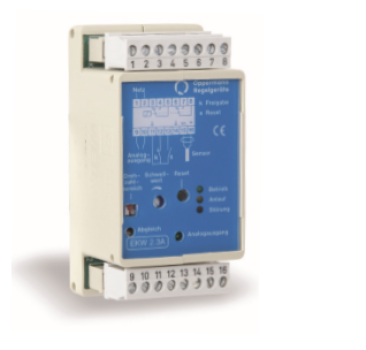

Technische Daten
Gehäuse: Polystyrol, hochschlagfest Tragschienenbefestigung: Für TS 32 und TS 35 Klemmen: steckbar auf Grundplatte Umgebungstemperatur: 0 - +40 °C Maße: 96 x 48 x 60 mm (L x B x H) Schutzart: IP 40 Umgebungsfeuchte: Klasse F nach DIN 40040 für Bauelemente Arbeitsbereich: 100 - 9.000 U/min Einstellbereich: 100 - 6.000 U/min Funktionsprinzip: Unterschreitung Spannung: EKW 2.3.1  230 V 10 %, 50 - 60 Hz EKW 2.3.2 24 V 10 %, 50 - 60 Hz Stromaufnahme: 50 mA einschließlich Sensor Externe Absicherung: max. 1 A Schalthysterese: 5 % Schaltleistung: Relais 3 A  250 V, AC-1 Ausgänge: 2 Umschaltkontakte Versorgungsspannung:  15 - 18 V DC Sensor: zwischen Klemme 14 und 16 Analogausgang: EKW 2.3.1..A1: 0 - 10 V, max. 2 mA EKW 2.3.2..A2: 4 - 20 mA


Technische Daten
Versorgung: Typ SL 101.1 230 V AC, ca. 3 VA Typ SL 101.2 24 V AC, ca. 1,5 VA Typ SL 101.3 24 V DC ± 25 %, ca. 1 VA Einstellbereich: 1 – 10 m/s Größte Empfindlichkeit: 1 – 4 m/s Mediumtemperatur: -10 – +50°C maximal zulässiger Temperaturgradient des Mediums: 5 K/min Ansprechzeit: 3 – 60 s Druckfestigkeit: 1 bar optische Funktionsanzeige: LED (Anlauf, Betrieb, Störung) Anlauf: grüne und rote LED leuchten  gleichzeitig, Relais angezogen Betrieb Relais angezogen, (Überschreitung): Kontakte geschlossen,  grüne LED ein Störung Relais fällt ab, (Unterschreitung): Kontakte sind offen,  rote LED ein Umgebungsbedingungen: -10 – +50 °C, max. 90 % relative Luftfeuchtigkeit BereitschaftsVerzögerungszeit: 60 s (Anlaufzeit) Schutzart: IP 65 elektrischer Anschluss: PUR-Kabel 2 m, 4 x 0,5 mm2 Schaltabgleich: durch Potentiometer Schalthysterese bei 1 m/s: 0,3 m/s 10 m/s: 1 m/s Ausgang: Relais, Schließerkontakt Kontaktbelastung: 250 V AC, 30 V DC, 3 A Maße: 142 x 23 mm Ø (LxD) Eintauchmaß: min. 34 mm max. 115 mm

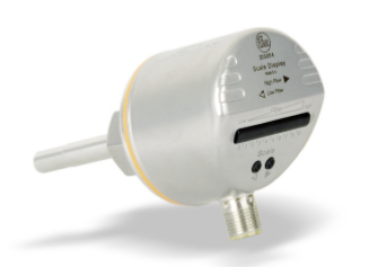

Technische Daten
Einsatzbereich  Flüssige und  gasförmige Medien Elektrische Ausführung:  AC / Relais Ausgangsfunktion:  Schließer/Öffner programmierbar Nennspannung [V]: 90 – 240 AC (45 – 65 Hz) Betriebsspannung [V]: 85 – 265 AC Spannungstoleranz [%]: -5 / +10 Kontaktbelastbarkeit:  3A (250 V AC / 30 V DC) 1) Leistungsaufnahme [VA]: < 3.5 Temperaturgradient [K/min]: 300 Druckfestigkeit [bar]: 300 Schaltpunktabgleich:  Taster Schaltpunktgenauigkeit [cm/s]: ± 2... ± 10 2) Hysterese [cm/s]: 2...5 2) Reproduzierbarkeit [cm/s]: 1...5 2) Temperaturdrift [cm/s x 1/K]: 0,1 3) Bereitschaftsverzögerungszeit [s]: 10, optisch signalisiert Ansprechzeit [s]: 1 - 10 Umgebungstemperatur [°C]: -25 – +80 Schutzart, Schutzklasse: IP 67, II Gehäusewerkstoffe: PBT-GF 20, PC, V4A, V2A,  EPDM/X Sensorwerkstoff:  V4A (1.4404);  O-Ring: FPM 8 x 1,5 gr 80° Shore A Funktionsanzeige Funktion LED: 10 LED, 3-farbig Anschluss:  1/2“-UNF Steckverbindung

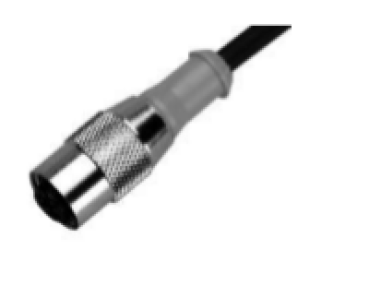

Technische Daten
Elektrische Ausführung: AC / DC Betriebsspannung: 240 V AC / DC Strombelastbarkeit: 4 A Umgebungstemperatur: -25 – 80 °C
Schutzart:  IP 67 Überwurfmutter:  Messing, vernickelt Anschluss:   PUR-Kabel, halogenfrei, mit Aderendhülsen  Ø 4,9 mm; 4 x 0,34 mm² Mantelfarbe:  schwarz Kabellängen:  2 m / 5 m / 10 m


echnische Daten
Einsatzbereich:    Flüssige    Medien Elektrische Ausführung:  DC Ausgangsfunktion:  4 – 20 mA analog Betriebsspannung [V]: 19 – 36 DC Verpolungssicher / Überlastfest: ja Stromaufnahme [mA]: < 60 Analogausgang:  4 – 20 mA, max. 22 mA (500Ω) Druckfestigkeit [bar]: 300 Reproduzierbarkeit [cm/s]: 1...5 *) Genauigkeit [cm/s]: ± 2... ± 10 *) Temperaturdrift [cm/s x 1/K]: 0,1 **) Bereitschaftsverzögerungszeit [s]: 10 optisch signalisiert Ansprechzeit [s]: 1 – 10 Umgebungstemperatur [°C]: -25 – +80 Schutzart, Schutzklasse: IP 67, III Gehäusewerkstoffe: PBT-GF 20, PC, V4A, V2A,  EPDM/X Sensorwerkstoff: V4A (1.4404); O-Ring: FPM 8x1,5 gr 80° Shore A Funktionsanzeige Funktion LED: 10 LED, 3-farbig Anschluss: M12 Steckverbindung
