Oppermann

Kanalanschlussnippel Metall ohne Gummidurchführung
– Ersatzteil

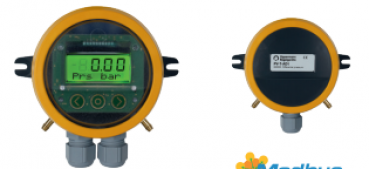

Modbus-Transmitter (Modbus RTU) mit Display Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 150 mA (24VAC) / 45 mA (24VDC)
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

Technische Daten

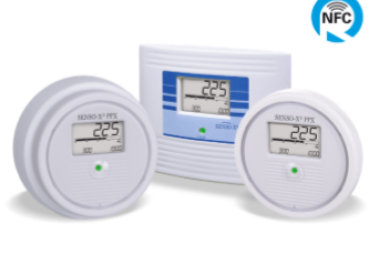

Gehäuse:  ABS hochschlagfest Farbe Frontdeckel:  altweiß Farbe Gehäuseunterteil:  anthrazit Schutzart:  Aufputzversionen (AP) IP 65. Einbauversionen IP 54/ mit Zusatzdichtung (Zubehör) IP 64. Betriebstemperatur:  -20 – 65 °C Lagertemperatur:  -20 – 70 °C rel. Luftfeuchtigkeit:  max. 95 %, nicht kondensierend Maße Frontabdeckung – eckig:  182 x 140 x 21 mm [L x B x H] – rund: 143 mm Ø Maße Aufputzversion: 165 x 71 mm [Ø x T] Schlauchanschluss:  2x 6 mm Ø Arbeits- und Messbereiche: siehe Tabelle Arbeitsbereich: einstellbar über Taster und NFC-Tool Berstdruck:  20 kPa (PPX1000) 40 kPa (PPX4000) Schutzklasse:  II (IEC 60536) Fehlergrenze:  +/- 1 % vom Messbereich (@ -5 – 65 °C) Stromaufnahme:  24 V DC 32 mA 24 V AC 58 mA Langzeitstabilität:  ≤ ± 0,5 % vom EW/a Versorgungsspannung:   13,5 – 36 V DC oder 13,5 – 30 V AC bei 50/60 Hz Ausgang analog: linear 0 – 10 V (max. 0,1 mA) oder  4 – 20 mA (max. Bürde 600 Ω). Ausgang digital: Relais (250 V AC 6 A, 30 V DC 5 A),  Wechsler, Ruhestromprinzip, Grenzwert einstellbar.  Modbus optional. Zugentlastung: M16 Kabelanschluss: Federklemmen 0,2  – 1,5 mm²

Befestigungswinkel für DD / DDS, Kunststoff, L-Form
aufschnappbar für vertikale Einbaulage

Befestigungswinkel für DD / DDS, Kunststoff, S-Form
aufschnappbar für vertikale Einbaulage

BACnet-Transmitter (MS/TP) ohne Display* Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 85 mA (24VAC) / 25 mA (24VDC
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

Technische Daten

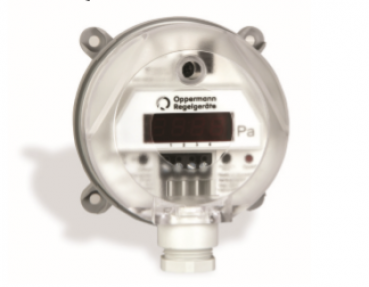

Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: 22 – 30 V AC/DC Ausgangssignal: 0 – 10 V oder 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -10 - 50 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.: n. a. Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: automatisch Ansprechzeit einstellbar: kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen:  ca. Ø 85 mm, H 58 mm Gewicht:  ca. 150 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen/Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer


Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: 22 – 30 V AC/DC Ausgangssignal: 0 – 10 V oder 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -10 - 50 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.: n. a. Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: automatisch Ansprechzeit einstellbar: kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen:  ca. Ø 85 mm, H 58 mm Gewicht:  ca. 150 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen/Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer
