Oppermann

Technische Daten
Versorgung: Typ SL 101.1 230 V AC, ca. 3 VA Typ SL 101.2 24 V AC, ca. 1,5 VA Typ SL 101.3 24 V DC ± 25 %, ca. 1 VA Einstellbereich: 1 – 10 m/s Größte Empfindlichkeit: 1 – 4 m/s Mediumtemperatur: -10 – +50°C maximal zulässiger Temperaturgradient des Mediums: 5 K/min Ansprechzeit: 3 – 60 s Druckfestigkeit: 1 bar optische Funktionsanzeige: LED (Anlauf, Betrieb, Störung) Anlauf: grüne und rote LED leuchten  gleichzeitig, Relais angezogen Betrieb Relais angezogen, (Überschreitung): Kontakte geschlossen,  grüne LED ein Störung Relais fällt ab, (Unterschreitung): Kontakte sind offen,  rote LED ein Umgebungsbedingungen: -10 – +50 °C, max. 90 % relative Luftfeuchtigkeit BereitschaftsVerzögerungszeit: 60 s (Anlaufzeit) Schutzart: IP 65 elektrischer Anschluss: PUR-Kabel 2 m, 4 x 0,5 mm2 Schaltabgleich: durch Potentiometer Schalthysterese bei 1 m/s: 0,3 m/s 10 m/s: 1 m/s Ausgang: Relais, Schließerkontakt Kontaktbelastung: 250 V AC, 30 V DC, 3 A Maße: 142 x 23 mm Ø (LxD) Eintauchmaß: min. 34 mm max. 115 mm

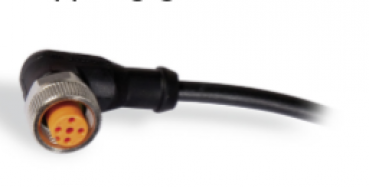

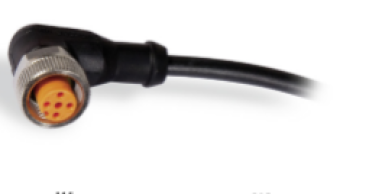

Technische Daten
Elektrische Ausführung: AC / DC Betriebsspannung: 240 V AC / DC Strombelastbarkeit: 4 A Umgebungstemperatur: -25 – 80 °C
Schutzart:  IP 67 Überwurfmutter:  Messing, vernickelt Anschluss:   PUR-Kabel, halogenfrei, mit Aderendhülsen  Ø 4,9 mm; 4 x 0,34 mm² Mantelfarbe:  schwarz Kabellängen:  2 m / 5 m / 10 m

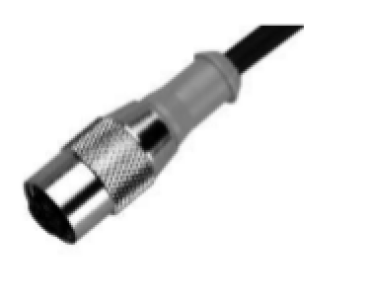

Technische Daten
Elektrische Ausführung: AC / DC Betriebsspannung: 240 V AC / DC Strombelastbarkeit: 4 A Umgebungstemperatur: -25 – 80 °C
Schutzart:  IP 67 Überwurfmutter:  Messing, vernickelt Anschluss:   PUR-Kabel, halogenfrei, mit Aderendhülsen  Ø 4,9 mm; 4 x 0,34 mm² Mantelfarbe:  schwarz Kabellängen:  2 m / 5 m / 10 m

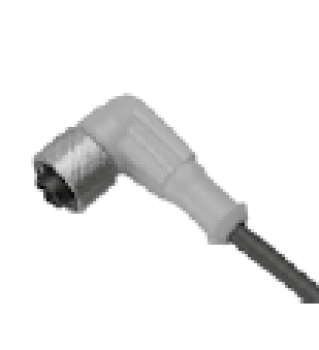

Technische Daten
Elektrische Ausführung: AC / DC Betriebsspannung: 240 V AC / DC Strombelastbarkeit: 4 A Umgebungstemperatur: -25 – 80 °C
Schutzart:  IP 67 Überwurfmutter:  Messing, vernickelt Anschluss:   PUR-Kabel, halogenfrei, mit Aderendhülsen  Ø 4,9 mm; 4 x 0,34 mm² Mantelfarbe:  schwarz Kabellängen:  2 m / 5 m / 10 m


Technische Daten
Einsatzbereich  Flüssige und  gasförmige Medien Elektrische Ausführung:  AC / Relais Ausgangsfunktion:  Schließer/Öffner programmierbar Nennspannung [V]: 90 – 240 AC (45 – 65 Hz) Betriebsspannung [V]: 85 – 265 AC Spannungstoleranz [%]: -5 / +10 Kontaktbelastbarkeit:  3A (250 V AC / 30 V DC) 1) Leistungsaufnahme [VA]: < 3.5 Temperaturgradient [K/min]: 300 Druckfestigkeit [bar]: 300 Schaltpunktabgleich:  Taster Schaltpunktgenauigkeit [cm/s]: ± 2... ± 10 2) Hysterese [cm/s]: 2...5 2) Reproduzierbarkeit [cm/s]: 1...5 2) Temperaturdrift [cm/s x 1/K]: 0,1 3) Bereitschaftsverzögerungszeit [s]: 10, optisch signalisiert Ansprechzeit [s]: 1 - 10 Umgebungstemperatur [°C]: -25 – +80 Schutzart, Schutzklasse: IP 67, II Gehäusewerkstoffe: PBT-GF 20, PC, V4A, V2A,  EPDM/X Sensorwerkstoff:  V4A (1.4404);  O-Ring: FPM 8 x 1,5 gr 80° Shore A Funktionsanzeige Funktion LED: 10 LED, 3-farbig Anschluss:  1/2“-UNF Steckverbindung


Modbus-Transmitter (Modbus RTU) ohne Display* Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 85 mA (24VAC) / 25 mA (24VDC)

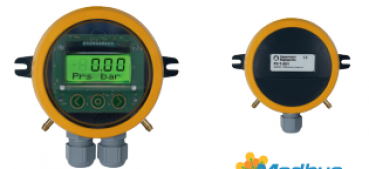

Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

SF321A SFR12ABB/2G Gewindebauform G½ Anschlussleitung TPE-S 6 m 5 x 0,34 mm² Umgebungstemperatur -20 – +70°C ATEX-Zulassung DMT 03 ATEX E091 Gruppe II, Kategorie 2G
Einsatzbereich: flüssige und gasförmige Medien Eigenkapazität: 1,2 nF Eigeninduktivität: 6 µH Anschluss an VS2000Exi (PTB 01 ATEX 2075) Auswerteelektronik: (SN 2301.1, SR 2301.3) Temperaturgradient:  15 K/min Druckfestigkeit: 30 bar                                         300 bar

Flüssige Medien: – Medientemperatur: -20 – +70 °C                           -20 – +60 °C – Einstellbereich: 3 – 300 cm/s – größte Empfindlichkeit: 3 – 60 cm/s

Gasförmige Medien: – Medientemperatur: -20 – +70 °C                           -20 – +60 °C – Einstellbereich: 200 – 2000 cm/s – größte Empfindlichkeit: 200 – 800 cm/s

Ansprechzeit: 1 – 10 s Temperaturklasse: T4 Schutzart: IP67 Zulassung: DMT 03 ATEX E091           DMT 03 ATEX E090X Gerätekenn- II 2G Ex ia IIC T4 Gb (SF321A) zeichnung: II 1/2G Ex ia IIC T4 Ga/Gb4 (SF311A) Gehäusewerkstoffe: V4A (1.4404) Anschluss: TPE-S-Kabel / 6 m; 5 x 0,34 mm2 max. Leitungslänge: 100 (5 x 0,5 mm2)


BACnet-Transmitter (MS/TP) ohne Display*
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 140 mA (24VAC) / 50 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²
