Oppermann

Modbus-Transmitter (Modbus RTU) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 205 mA (24VAC) / 70 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

220,73 EUR

zzgl. 19% MwSt. zzgl. Versand
Analog-Transmitter  (3-Leiter, 0 –10 V / 4 – 20 mA umschaltbar) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 160 mA (24VAC) / 55 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

195,37 EUR

zzgl. 19% MwSt. zzgl. Versand
FT-T-I-200-D
Analog-Transmitter  (3-Leiter, 0 –10 V / 4 – 20 mA umschaltbar) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 160 mA (24VAC) / 55 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

181,86 EUR

zzgl. 19% MwSt. zzgl. Versand

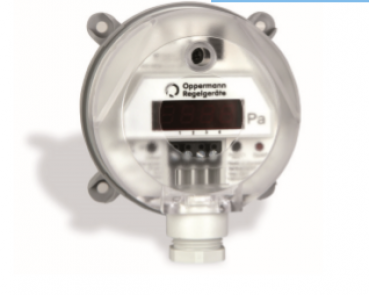

DDS-MR984.5.B.3.K.0
 Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen:  -20 – 70 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.:  ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar:  kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss:  Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung:  Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial:  Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht:  ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube:  M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität:  EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer
 Typ Art.Nr.

 Mess-

bereich 1

 Mess-

bereich 2

 Überdruck-

sicherheit

 Berst-

druck

DDS-MR984.5.X.3.K.0 100 255 -50 – 50Pa - 20 kPa 40 kPa
DDS-MR984.5.W.3.K.0 103 434 -100 – 100 Pa - 20 kPa 40 kPa
DDS-MR984.5.M.K.0 103209 -150 - 150 Pa - 20 kPa 40 kPa
DDS-MR984.5.N.K.0 100265 -250 - 250 Pa - 20 kPa 40 kPa
DDS-MR984.5.S.K.0 100268 -1000 - 1000 Pa - 20 kPa 40 kPa
DDS-MR984.5.2.3.K.0 100 249 0 – 100 Pa 0 – 250 Pa 20 kPa 40 kPa
DDS-MR984.5.3.3.K.0 100 250 0 – 250 Pa 0 – 500 Pa 20 kPa 40 kPa
DDS-MR984.5.4.3.K.0 100 251 0 – 500 Pa 0 – 1.000 Pa 20 kPa 40 kPa
DDS-MR984.5.5.3.K.0 100 254 0 – 1 kPa 0 – 2,5 kPa 40 kPa 70 kPa
DDS-MR984.5.7.3.K.0 100 256 0 – 5 kPa 0 – 10 kPa 60 kPa 120 kPa
DDS-MR984.5.9.3.K.0 100 258 0 – 25 kPa 0 – 50 kPa 300 kPa 500 kPa
DDS-MR984.5.B.3.K.0 100 247 0 – 100 kPa 0 – 250 kPa 1,2 MPa 2 MPa
mit LED-Display
DDS-MR984.5.X.3.K.1 a. Anfr. -50 – 50Pa - 20 kPa 40 kPa
DDS-MR984.5.W.3.K.1  a. Anfr. -100 – 100 Pa 20 kPa 40 kPa
DDS-MR984.5.M.K.1  a. Anfr. -150 – 150 Pa - 20 kPa 40 kPa
DDS-MR984.5.N.K.1  a. Anfr. -250 – 250 Pa - 20 kPa 40 kPa
DDS-MR984.5.S.K.1  a. Anfr. -1000 – 1000 Pa - 20 kPa 40 kPa
DDS-MR984.5.2.3.K.1  a. Anfr.  0 – 100 Pa 0 – 250 Pa  20 kPa 40 kPa
DDS-MR984.5.3.3.K.1  a. Anfr. 0 – 250 Pa  0 – 500 Pa  20 kPa 40 kPa
DDS-MR984.5.4.3.K.1  a. Anfr. 0 – 500 Pa  0 – 1.000 Pa  20 kPa 40 kPa
DDS-MR984.5.5.3.K.1  a. Anfr. 0 – 1 kPa  0 – 2,5 kPa  40 kPa 70 kPa
DDS-MR984.5.7.3.K.1  a. Anfr. 0 – 5 kPa  0 – 10 kPa  60 kPa 120 kPa
DDS-MR984.5.9.3.K.1  a. Anfr. 0 – 25 kPa  0 – 50 kPa  300 kPa 500 kPa
DDS-MR984.5.B.3.K.1  a. Anfr.  0 – 100 kPa 0 – 250 kPa  1,2 MPa 2MPa

Weiterführende Links zu "Differenzdruck-Transmitter mit manuellem
138,96 EUR

zzgl. 19% MwSt. zzgl. Versand
Verbindungskabel M12-BUS
Zur Verbindung der Transmitter untereinander oder zur
Verlängerung.
Kabel 5-adrig geschirmt, 1 x M12-Kupplung, 1 x M12-Stecker
Kabel Länge 10 m
47,95 EUR

zzgl. 19% MwSt. zzgl. Versand
DDS-MR984.5.X.3.K.0
 Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen:  -20 – 70 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.:  ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar:  kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss:  Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung:  Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial:  Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht:  ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube:  M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität:  EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer
 Typ Art.Nr.

 Mess-

bereich 1

 Mess-

bereich 2

 Überdruck-

sicherheit

 Berst-

druck

DDS-MR984.5.X.3.K.0 100 255 -50 – 50Pa - 20 kPa 40 kPa
DDS-MR984.5.W.3.K.0 103 434 -100 – 100 Pa - 20 kPa 40 kPa
DDS-MR984.5.M.K.0 103209 -150 - 150 Pa - 20 kPa 40 kPa
DDS-MR984.5.N.K.0 100265 -250 - 250 Pa - 20 kPa 40 kPa
DDS-MR984.5.S.K.0 100268 -1000 - 1000 Pa - 20 kPa 40 kPa
DDS-MR984.5.2.3.K.0 100 249 0 – 100 Pa 0 – 250 Pa 20 kPa 40 kPa
DDS-MR984.5.3.3.K.0 100 250 0 – 250 Pa 0 – 500 Pa 20 kPa 40 kPa
DDS-MR984.5.4.3.K.0 100 251 0 – 500 Pa 0 – 1.000 Pa 20 kPa 40 kPa
DDS-MR984.5.5.3.K.0 100 254 0 – 1 kPa 0 – 2,5 kPa 40 kPa 70 kPa
DDS-MR984.5.7.3.K.0 100 256 0 – 5 kPa 0 – 10 kPa 60 kPa 120 kPa
DDS-MR984.5.9.3.K.0 100 258 0 – 25 kPa 0 – 50 kPa 300 kPa 500 kPa
DDS-MR984.5.B.3.K.0 100 247 0 – 100 kPa 0 – 250 kPa 1,2 MPa 2 MPa
mit LED-Display
DDS-MR984.5.X.3.K.1 a. Anfr. -50 – 50Pa - 20 kPa 40 kPa
DDS-MR984.5.W.3.K.1  a. Anfr. -100 – 100 Pa 20 kPa 40 kPa
DDS-MR984.5.M.K.1  a. Anfr. -150 – 150 Pa - 20 kPa 40 kPa
DDS-MR984.5.N.K.1  a. Anfr. -250 – 250 Pa - 20 kPa 40 kPa
DDS-MR984.5.S.K.1  a. Anfr. -1000 – 1000 Pa - 20 kPa 40 kPa
DDS-MR984.5.2.3.K.1  a. Anfr.  0 – 100 Pa 0 – 250 Pa  20 kPa 40 kPa
DDS-MR984.5.3.3.K.1  a. Anfr. 0 – 250 Pa  0 – 500 Pa  20 kPa 40 kPa
DDS-MR984.5.4.3.K.1  a. Anfr. 0 – 500 Pa  0 – 1.000 Pa  20 kPa 40 kPa
DDS-MR984.5.5.3.K.1  a. Anfr. 0 – 1 kPa  0 – 2,5 kPa  40 kPa 70 kPa
DDS-MR984.5.7.3.K.1  a. Anfr. 0 – 5 kPa  0 – 10 kPa  60 kPa 120 kPa
DDS-MR984.5.9.3.K.1  a. Anfr. 0 – 25 kPa  0 – 50 kPa  300 kPa 500 kPa
DDS-MR984.5.B.3.K.1  a. Anfr.  0 – 100 kPa 0 – 250 kPa  1,2 MPa 2MPa

Weiterführende Links zu "Differenzdruck-Transmitter mit manuellem
138,96 EUR

zzgl. 19% MwSt. zzgl. Versand
Kanalanschlussnippel Kunststoff – Ersatzteil
1,03 EUR

zzgl. 19% MwSt. zzgl. Versand
EKW 2.7.1
Technische Daten
Gehäuse: Polystyrol, hochschlagfest Tragschienenbefestigung: Für TS 32 und TS 35 Klemmen: steckbar auf Grundplatte Umgebungstemperatur: 0 - +40 °C Maße: 96 x 48 x 60 mm (L x B x H) Schutzart: IP 40 Umgebungsfeuchte: Klasse F nach DIN 40040 für Bauelemente Arbeitsbereich: 100 - 9.000 U/min Einstellbereich: 100 - 1.000 U/min Funktionsprinzip: Unterschreitung Spannung: EKW 2.7.1  230 V 10 %, 50 - 60 Hz EKW 2.7.2 24 V 10 %, 50 - 60 Hz Stromaufnahme: 50 mA einschließlich Sensor Externe Absicherung: max. 1 A Schalthysterese: 5 % Schaltleistung: Relais 3 A  250 V, AC-1 Ausgänge: 2 Umschaltkontakte Versorgungsspannung Sensor: 15 - 18 V DC

112,49 EUR

zzgl. 19% MwSt. zzgl. Versand
Zeige 25 bis 32 (von insgesamt 204 Artikeln)
