Oppermann

Frequenzumrichter, EMV-Filter integriert


Technische Daten:

Versorgungsspannung	400 VAC
Netzspannung	± 10 %
Netzfrequenz	50....60 Hz (± 10 %)
Frequenzbereich	0,1....599 Hz
Schutzart	IP 21
Umgebungstemperatur	- 10 / + 50 °C ohne Leistungsminderung
Zulässiger Überstrom	150 % des Nennstromes für 60 Sekunden
Hoch- / Runterlauf - Zeitdauer	0,05....6000 s
Drehmoment beim Start	110 % für 1 min
Einstellung Bedieneinheit	Einstellung und Ändern mit Tasten + -
Kommunikation	ModBus, CANopen
Externe Signale	3 Analogeingänge: -10 / +10 VDC, 0(4) - 20 mA 6 programmierbare Digitaleingänge 1 Eingang STO Sicherer Halt-freier Auslauf bis Stillstand externe Spannungsversorgung 24 VDC
Ausgang	2 programmierbare Relais 5 A 250 VAC 1 Logikausgang open collector 24 VDC



Technische Daten
Gehäuse: Polystyrol, hochschlagfest Tragschienenbefestigung: Für TS 32 und TS 35 Klemmen: fix auf Grundplatte Umgebungstemperatur: 0 - +40 °C Maße: 96 x 48 x 60 mm (L x B x H) Schutzart: IP 40 Umgebungsfeuchte: Klasse F nach DIN 40040 für Bauelemente Arbeitsbereich: 100 - 9.000 U/min Einstellbereich: 100 - 1.000 U/min Funktionsprinzip: Unterschreitung Spannung: EKW 3.2.1  230 V 10 %, 50 - 60 Hz EKW 3.2.2 24 V 10 %, 50 - 60 Hz Stromaufnahme: 50 mA einschließlich Sensor Externe Absicherung: max. 1 A Schalthysterese: 5 % Schaltleistung: Relais 3 A  250 V, AC-1 Ausgänge: 2 Umschaltkontakte Versorgungsspannung Sensor: 15 - 18 V DC

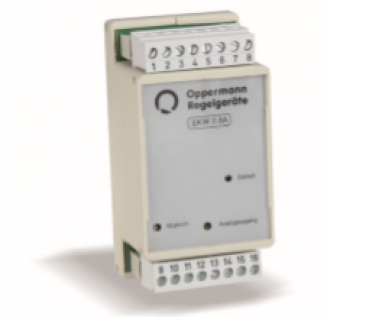

Technische Daten
Gehäuse: Polystyrol, hochschlagfest Tragschienenbefestigung: Für TS 32 und TS 35 Klemmen: fix auf Grundplatte Umgebungstemperatur: 0 – +40 °C Maße: 96 x 48 x 60 mm (L x B x H) Schutzart: IP 40 Umgebungsfeuchte: Klasse F nach DIN 40040 für Bauelemente Arbeitsbereich: 100 – 3.000 U/min Einstellbereich: 100 – 2.000 U/min Funktionsprinzip: Unterschreitung Spannungsversorgung: 24 V AC ±10 %, 50 – 60 Hz Stromaufnahme: 50 mA einschließlich Sensor Externe Absicherung: max. 1 A Ausgänge: Version A1: 0 – 10 V Version A2: 4 – 20 mA Sensor: 15 – 18 V DC über EKW


Technische Daten
Gehäuse: Messing vernickelt Schutzart: IP 67 Schalterzustandsanzeige: durch LED Ausgang: kontaktlos, Transistor Schaltabstand: maximal 2 mm Durchmesser: 18 mm Kabellänge: 3 m, Sonderlänge 5 m Umgebungstemperatur: -25 bis +80°C Betriebsspannung: 10V bis 30V, DC Schaltfrequenz: 30 000 Imp./Minute Ausgang: Kurzschluss - Überlastfest Schlauchschelle: Lang: 400 mm, Kurz: 220 mm Sensor Namur: Länge 30 mm Sensor SNS-A: Länge 40 mm Sensor SNL-A: Länge 60 mm Sensor SN-Z2: Länge 40 mm Haltewinkel: Stahlblech, galvanisch verzinkt

Technische Daten
Gehäuse: Messing vernickelt Schutzart: IP 67 Schalterzustandsanzeige: durch LED Ausgang: kontaktlos, Transistor Schaltabstand: maximal 2 mm Durchmesser: 18 mm Kabellänge: 3 m, Sonderlänge 5 m Umgebungstemperatur: -25 bis +80°C Betriebsspannung: 10V bis 30V, DC Schaltfrequenz: 30 000 Imp./Minute Ausgang: Kurzschluss - Überlastfest Schlauchschelle: Lang: 400 mm, Kurz: 220 mm Sensor Namur: Länge 30 mm Sensor SNS-A: Länge 40 mm Sensor SNL-A: Länge 60 mm Sensor SN-Z2: Länge 40 mm Haltewinkel: Stahlblech, galvanisch verzinkt

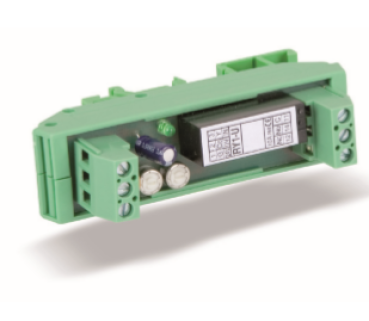

Technische Daten
Spannungsversorgung 24 V AC/DC, 1 VA Eingangssignal 0 - 10 V DC < 0,2 mA  Voreinstellung: 5 V (P1) Hysterese 0,2 - 1 V einstellbar  Voreinstellung: 0,5 V (P2) Ausgangssignal Relais mit Umschaltkontakt  230 V AC, 10 A Schwellwerteinstellung Potentiometer Schutzart  IP 20 Abmessungen 22,5 x 77 x 52,5 [mm] [B x H x T]


BACnet-Transmitter (MS/TP) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 205 mA (24VAC) / 70 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

BACnet-Transmitter (MS/TP) ohne Display*
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 140 mA (24VAC) / 50 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²
