Oppermann

Analog-Transmitter  (3-Leiter, 0 –10 V / 4 – 20 mA umschaltbar) ohne Display *
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 95 mA (24VAC) / 35 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

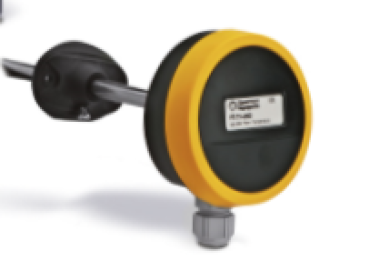

Analog-Transmitter  (3-Leiter, 0 –10 V / 4 – 20 mA umschaltbar) ohne Display *
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 95 mA (24VAC) / 35 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²


Modbus-Transmitter (Modbus RTU) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 205 mA (24VAC) / 70 mA (24VDC)
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²


Analog-Transmitter  (3-Leiter, 0 –10 V / 4 – 20 mA umschaltbar) ohne Display *
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 95 mA (24VAC) / 35 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²


Technische Daten
Versorgung: 24 V DC ± 10 %, < 35 mA Messbereich: 2 – 20 m/s  (Ausgang Ua = 1 – 10 V,  nicht linear – siehe Grafik) Fehlergrenzen: ± 0 ,7 m/s zuzüglich ca. ± 7 % auf den Messwert Mediumtemperatur: -10 – +50°C maximal zulässiger Temperaturgradient des Mediums: 1 K/min Druckfestigkeit: 1 bar optische Funktionsanzeige: LED Anlauf & Betrieb: grüne LED leuchtet Umgebungsbedingungen: -10 – +50 °C, max. 90 % relative Luftfeuchtigkeit Anlaufzeit: 90 s (Ausgang = xx V) Schutzart: IP 65 elektrischer Anschluss: PUR-Kabel 2 m, 4 x 0,5 mm2 Ausgang: 0 – 10 V analog

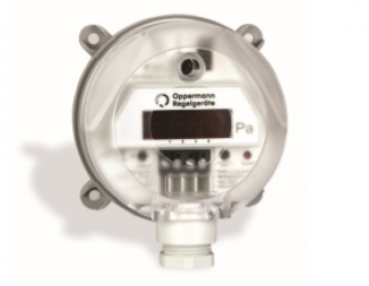

Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen:  -20 – 70 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.:  ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar:  kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss:  Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung:  Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial:  Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht:  ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube:  M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität:  EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

Typ	Art.Nr.	Mess- bereich 1	Mess- bereich 2	Überdruck- sicherheit	Berst- druck
DDS-MR984.5.X.3.K.0	100 255	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.0	103 434	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.0	103209	-150 - 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.0	100265	-250 - 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.0	100268	-1000 - 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.0	100 249	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.0	100 250	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.0	100 251	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.0	100 254	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.0	100 256	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.0	100 258	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.0	100 247	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2 MPa
mit LED-Display
DDS-MR984.5.X.3.K.1	a. Anfr.	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.1	a. Anfr.	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.1	a. Anfr.	-150 – 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.1	a. Anfr.	-250 – 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.1	a. Anfr.	-1000 – 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.1	a. Anfr.	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.1	a. Anfr.	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.1	a. Anfr.	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.1	a. Anfr.	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.1	a. Anfr.	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.1	a. Anfr.	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.1	a. Anfr.	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2MPa

Weiterführende Links zu "Differenzdruck-Transmitter mit manuellem

mit Display

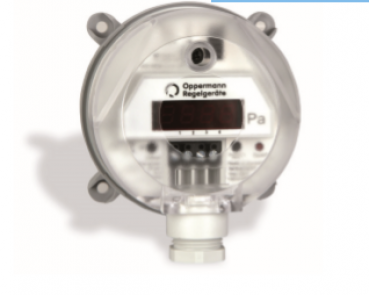

​Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: 22 – 30 V AC/DC Ausgangssignal: 0 – 10 V oder 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -10 - 50 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.: n. a. Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: automatisch Ansprechzeit einstellbar: kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen:  ca. Ø 85 mm, H 58 mm Gewicht:  ca. 150 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen/Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: 22 – 30 V AC/DC Ausgangssignal: 0 – 10 V oder 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -10 - 50 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.: n. a. Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: automatisch Ansprechzeit einstellbar: kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen:  ca. Ø 85 mm, H 58 mm Gewicht:  ca. 150 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen/Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer
