Oppermann

Modbus-Transmitter (Modbus RTU) mit Display
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 205 mA (24VAC) / 70 mA (24VDC)

Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²


Modbus-Transmitter (Modbus RTU)   ohne Display*
Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 140 mA (24VAC) / 50 mA (24VDC)Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Volumenstrom: 10 Messbereiche einstellbar:  0 – 250, 0 – 500, 0 – 1000,  0 – 2000, 0 – 3000, 0 – 4000,  0 – 5000*, 0 – 6000, 0 – 7500,  0 - 9999 m³/h     *Werkseinstellung Strömung: 10 Messbereiche einstellbar: 0 – 2, 0 – 2,5, 0 – 4,   0 – 5, 0 – 6, 0 – 8,   0 – 10, 0 – 12, 0 – 15,   0 – 20 m/s Messbereich Temperatur: Werkseinstellung 0 – 50 °C ,  mit optionalem Display zwischen   -50 und 100 °C einstellbar
Zulässige Umgebungsbedingungen:   -20  – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: VT-…-I-200  50 – 190 mm VT-…-I-400  200 – 400 mm Kanalquerschnitt maximal: 600 x 600 mm bzw. ø 600 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:   Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²


Technische Daten
Spannungsversorgung: 3-Leiter / MOD / BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2
Ausgänge: 3-Leiter 0 – 10 V oder 4 – 20 mA umschaltbar (-0,3 V bzw. 3,6 mA bei Störung) MOD / BAC digital
Strömung: 10 Messbereiche einstellbar: 0 – 2m/s, 0 – 2,5m/s, 0 – 4m/s,   0 – 5m/s, 0 – 6m/s, 0 – 8m/s,   0 – 10m/s*, 0 – 12m/s, 0 – 15m/s,   0 – 20m/s     *Werkseinstellung Messbereich Temperatur:  Werkseinstellung 0 – 50 °C , mit optionalem Display zwischen -50 und 100 °C (in 10er-Schritten) einstellbar. (Bei Sensor-Firmware < 0.30 ist der Bereich 0 – 50 °C fest eingestellt).
Zulässige Umgebungsbedingungen:   -20 – 70 °C, 0 – 95 % RH  (nicht kondensierend) Fühlerrohr:   Edelstahl, ø 10 mm Eintauchtiefe: FT-…-I-200  50 – 190 mm FT-…-I-400  200 – 400 mm
Isolationswiderstand:   ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse:    Unterteil: PBT, Farbe ähnl. RAL 7016  Display: PC, transparent  Deckel: PC, Farbe ähnl. RAL 7016  Ring: PC, Farbe ähnl. RAL 1003 Zugentlastung:  M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss:  Federklemmen 0,2 – 1,5 mm²

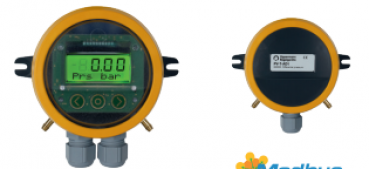

Strom-/Spannungstransmitter (3-Leiter, 0 – 10 V/4 – 20 mA umschaltbar) ohne Display* Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 35 mA (24VAC) / 10 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

Stromtransmitter (2-Leiter, 4 – 20 mA) mit Display** Versorgungsspannung 15 – 35 V DC Ausgang 4 – 20 mA
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

Modbus-Transmitter (Modbus RTU) mit Display Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 145 mA (24VAC) / 45 mA (24VDC) P
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 3 Ausgänge: 2-Leiter 4 – 20 mA (3,6 mA bei Störung) 3-Leiter 0 – 10 V oder 4 – 20 mA (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche 0 – 2 / 0 – 2,5 / 0 – 4 / 0 – 5 / 0 – 6 / einstellbar: 0 – 8 / 0 – 10 / 0 – 12 / 0 – 14 / 0 – 16 bar* *Werkseinstellung Toleranz: ±0,1 bar bei 8 bar und 25°C Langzeitstabilität: ±0,08 bar nach EN60770-1 Max. Überdruck: 40 bar Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Mediumtemperatur: -25 – +85 °C Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Anschlussgewinde: G½A Medienberührende Teile: Prozessanschluss: Edelstahl 1.4305 Sensorelement: Keramik Al2O3 Dichtung: NBR

Strom-/Spannungstransmitter (3-Leiter, 0 – 10 V/4 – 20 mA umschaltbar) mit Display Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 100 mA (24VAC) / 30 mA (24VDC) Ausgang 4 – 20 mA bzw. 0 – 10 V

Beleuchtbare Display-Anzeige- & Bedieneinheit mit Autoadapt und kapazitiven Tasten.
Beleuchtungszeit und Kontrast sind über das Menü einstellbar.
5-Punkt-Kalibrierung: lineare Interpolation der Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset:
lineare Kennlinienverschiebung des Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.

10 Messbereiche über Drehschalter einstellbar:
0 - 2 bar 0 - 2,5 bar 0 - 4 bar 0 - 5 bar
0 - 6 bar 0 - 8 bar 0 - 10 bar 0 - 12 bar
0 - 14 bar 0 - 16 bar* *Werkseinstellung
Versorgungsspannung:
2-Leiter 24 V DC
3-Leiter/Modbus/BACnet 24 V AC/DC
Ausgang:
2-Leiter 4 - 20 mA
3-Leiter 0 - 10 V oder 4 - 20 mA umschaltbar oder Bus
Zul. Umgebungstemperatur: -20 - 70 °C
Zul. Mediumtemperatur: -25 - 85 °C
wasserseitige Anschlüsse: G½ A
Gehäuse: IP 65 inkl. Dichtring,
Kunststoff grau/gelb
Zugentlastung: M16
Kabelanschluss: Federklemmen 0,2 - 1,5 mm²
Langzeitstabilität: ± 0,08 bar (EN 60770-1)
Fehlergrenze: ± 0,2 bar ± 2 % vom Messwert

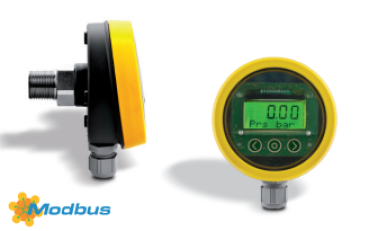

Oppermann OPP-SENS® Druck-Transmitter
zur Messung von Drücken in Behältern für nicht korrosive Medien

Beleuchtbare Display-Anzeige- & Bedieneinheit mit Autoadapt und kapazitiven Tasten.
Beleuchtungszeit und Kontrast sind über das Menü einstellbar.
5-Punkt-Kalibrierung: lineare Interpolation der Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset:
lineare Kennlinienverschiebung des Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.

10 Messbereiche über Drehschalter einstellbar:
0 - 2 bar 0 - 2,5 bar 0 - 4 bar 0 - 5 bar
0 - 6 bar 0 - 8 bar 0 - 10 bar 0 - 12 bar
0 - 14 bar 0 - 16 bar* *Werkseinstellung
Versorgungsspannung:
2-Leiter 24 V DC
3-Leiter/Modbus/BACnet 24 V AC/DC
Ausgang:
2-Leiter 4 - 20 mA
3-Leiter 0 - 10 V oder 4 - 20 mA umschaltbar oder Bus
Zul. Umgebungstemperatur: -20 - 70 °C
Zul. Mediumtemperatur: -25 - 85 °C
wasserseitige Anschlüsse: G½ A
Gehäuse: IP 65 inkl. Dichtring,
Kunststoff grau/gelb
Zugentlastung: M16
Kabelanschluss: Federklemmen 0,2 - 1,5 mm²
Langzeitstabilität: ± 0,08 bar (EN 60770-1)
Fehlergrenze: ± 0,2 bar ± 2 % vom Messwert
