Oppermann

Befestigungswinkel für DD / DDS, Metall, S-Form
für vertikale Einbaulage

Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: 22 – 30 V AC/DC Ausgangssignal: 0 – 10 V oder 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen: -10 - 50 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.: n. a. Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: automatisch Ansprechzeit einstellbar: kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss: Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung: Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig Gehäusematerial: Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen:  ca. Ø 85 mm, H 58 mm Gewicht:  ca. 150 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube: M 16 x 1,5-Verschraubung aus Polyamid Normen/Konformität: EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

 Technische Daten

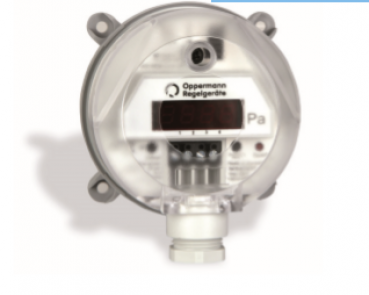

Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen:  -20 – 70 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.:  ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar:  kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss:  Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung:  Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial:  Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht:  ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube:  M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität:  EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

Typ	Art.Nr.	Mess- bereich 1	Mess- bereich 2	Überdruck- sicherheit	Berst- druck
DDS-MR984.5.X.3.K.0	100 255	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.0	103 434	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.0	103209	-150 - 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.0	100265	-250 - 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.0	100268	-1000 - 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.0	100 249	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.0	100 250	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.0	100 251	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.0	100 254	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.0	100 256	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.0	100 258	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.0	100 247	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2 MPa
mit LED-Display
DDS-MR984.5.X.3.K.1	a. Anfr.	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.1	a. Anfr.	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.1	a. Anfr.	-150 – 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.1	a. Anfr.	-250 – 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.1	a. Anfr.	-1000 – 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.1	a. Anfr.	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.1	a. Anfr.	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.1	a. Anfr.	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.1	a. Anfr.	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.1	a. Anfr.	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.1	a. Anfr.	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.1	a. Anfr.	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2MPa

Weiterführende Links zu "Differenzdruck-Transmitter mit manuellem

Verbindungskabel M12-BUS
Zur Verbindung der Transmitter untereinander oder zur
Verlängerung.
Kabel 5-adrig geschirmt, 1 x M12-Kupplung, 1 x M12-Stecker
Kabel Länge 5 m

Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen:  -20 – 70 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.:  ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar:  kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss:  Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung:  Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial:  Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht:  ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube:  M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität:  EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

Typ	Art.Nr.	Mess- bereich 1	Mess- bereich 2	Überdruck- sicherheit	Berst- druck
DDS-MR984.5.X.3.K.0	100 255	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.0	103 434	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.0	103209	-150 - 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.0	100265	-250 - 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.0	100268	-1000 - 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.0	100 249	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.0	100 250	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.0	100 251	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.0	100 254	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.0	100 256	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.0	100 258	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.0	100 247	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2 MPa
mit LED-Display
DDS-MR984.5.X.3.K.1	a. Anfr.	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.1	a. Anfr.	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.1	a. Anfr.	-150 – 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.1	a. Anfr.	-250 – 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.1	a. Anfr.	-1000 – 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.1	a. Anfr.	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.1	a. Anfr.	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.1	a. Anfr.	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.1	a. Anfr.	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.1	a. Anfr.	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.1	a. Anfr.	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.1	a. Anfr.	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2MPa

Weiterführende Links zu "Differenzdruck-Transmitter mit manuellem


Technische Daten
Druckmedium: Luft und nicht aggressive Gase Versorgungsspannung: • 3-Leiter-Ausführung 18 – 30 V AC / DC • 2-Leiter-Ausführung 18 – 30 V DC Ausgangssignal: • 3-Leiter-Ausführung 0 – 10 V und 4 – 20 mA • 2-Leiter-Ausführung 4 – 20 mA maximale Stromaufnahme: • ohne Display 160 mA • mit LED-Display 210 mA Zulässige Umgebungsbedingungen:  -20 – 70 °C, 0 - 95 %RH  (nicht kondensierend) Langzeitstabilität, typ.:  ≤ ± 1% v. EW/Jahr Bürde (bei 4 – 20 mA): 20 – 500 Ω Linearität (inkl. Hysterese und Reproduzierbarkeit): ≤ ± 0,5% v.EW., min. ± 1 Pa Unsicherheit (Gesamtfehler ohne Langzeit- und Temperatureinfluss): ± 1% v. EW., min ± 1 Pa Schaltausgang (npn): max. 30 V DC/100 mA 1) Ausgangssignal umschaltbar: linear/radiziert Nullpunktabgleich: manuell Ansprechzeit einstellbar:  kurz, 200 ms  lang, 1 s (Lieferzustand) Prozessanschluss: 6 mm Schlauchstutzen Elektrischer Anschluss:  Schraubklemmen für Drähte  und Litzen bis 1,5 mm² Befestigung:  Schraubbefestigung mit Kerbschrauben Display, optional: rote LED-Anzeige, 3,5-stellig 1) Gehäusematerial:  Schaltgehäuse mit Prozessanschluss P2 aus ABS, hellgrau; Befestigungsteil mit Prozessanschluss P1, aus POM, weiß Gehäuseabmessungen: ca. Ø 85 mm, H 58 mm Gewicht:  ca. 135 g Schutzart nach EN60529: IP 54 mit Schutzhaube Kabeldurchführung für Schutzhaube:  M 16 x 1,5-Verschraubung aus Polyamid Normen / Konformität:  EN 60770, EN 61326 2011/65/EU (RoHS) Messverfahren: Piezoresistiver Druckaufnehmer

Typ	Art.Nr.	Mess- bereich 1	Mess- bereich 2	Überdruck- sicherheit	Berst- druck
DDS-MR984.5.X.3.K.0	100 255	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.0	103 434	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.0	103209	-150 - 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.0	100265	-250 - 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.0	100268	-1000 - 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.0	100 249	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.0	100 250	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.0	100 251	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.0	100 254	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.0	100 256	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.0	100 258	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.0	100 247	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2 MPa
mit LED-Display
DDS-MR984.5.X.3.K.1	a. Anfr.	-50 – 50Pa	-	20 kPa	40 kPa
DDS-MR984.5.W.3.K.1	a. Anfr.	-100 – 100 Pa	-	20 kPa	40 kPa
DDS-MR984.5.M.K.1	a. Anfr.	-150 – 150 Pa	-	20 kPa	40 kPa
DDS-MR984.5.N.K.1	a. Anfr.	-250 – 250 Pa	-	20 kPa	40 kPa
DDS-MR984.5.S.K.1	a. Anfr.	-1000 – 1000 Pa	-	20 kPa	40 kPa
DDS-MR984.5.2.3.K.1	a. Anfr.	0 – 100 Pa	0 – 250 Pa	20 kPa	40 kPa
DDS-MR984.5.3.3.K.1	a. Anfr.	0 – 250 Pa	0 – 500 Pa	20 kPa	40 kPa
DDS-MR984.5.4.3.K.1	a. Anfr.	0 – 500 Pa	0 – 1.000 Pa	20 kPa	40 kPa
DDS-MR984.5.5.3.K.1	a. Anfr.	0 – 1 kPa	0 – 2,5 kPa	40 kPa	70 kPa
DDS-MR984.5.7.3.K.1	a. Anfr.	0 – 5 kPa	0 – 10 kPa	60 kPa	120 kPa
DDS-MR984.5.9.3.K.1	a. Anfr.	0 – 25 kPa	0 – 50 kPa	300 kPa	500 kPa
DDS-MR984.5.B.3.K.1	a. Anfr.	0 – 100 kPa	0 – 250 kPa	1,2 MPa	2MPa

Weiterführende Links zu "Differenzdruck-Transmitter mit manuellem

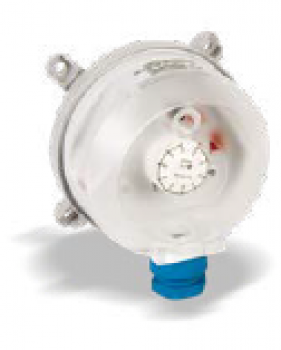

Membranwerkstoff: Silikon (andere auf Anfrage) Zul. Umgebungs - bedingungen: -20 ºC – +85 ºC Maximaler Betriebsüberdruck: 10 kPa Druckanschlüsse: P1 + P2 mit 6,0 mm Durchmesser Elektrische Schaltleistung: 24 V DC /  100 mA; 30 V DC / 60 mA Elektrische Anschlüsse: Flachstecker 6,3 x 0,8 DIN 46244 mit  Schraubklemmen bis 2,5 mm2 Kontaktanordnung:
Schutzart: mit Schutzkappe IP 54 Gehäusewerkstoff: Schaltgehäuse aus PA 6.6, Befestigungsteil aus POM Lebensdauer: > 106 Schaltspiele
Anwendungen:  Differenzdruckwächter zur Überwachung von brennbaren, nicht aggressiven Gasen / Dämpfen Druckmedien: Luft sowie brennbare, nicht aggressive Gase / Dämpfe


Schutzkappe M12-BUS
Abschlusskappe (Staubschutz) für letzten Transmitter.
Passend auf M12-Kupplung.
