Oppermann

Stromtransmitter (2-Leiter, 4 – 20 mA)
ohne Display*
Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 2 Ausgänge: 2-Leiter 4 – 20 mA: Bürde < 500 Ω (3,6 mA bei Störung) 3-Leiter 0 – 10 V: Last > 10 kΩ oder 4 – 20 mA: Bürde < 500 Ω (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche einstellbar: Ausführung PV-...-AD1 (0–1.000 Pa): 0–100, 0–200, 0–300, 0–400, 0–500, 0–600, 0–700, 0–800, 0–900, 0–1.000 Pa* *Werkseinstellung Ausführung PV-...-AD4 (0–4.000 Pa): 0–400, 0–800, 0–1.200, 0–1.600, 0–2.000, 0–2.400, 0–2.800, 0–3.200, 0–3.600, 0–4.000 Pa* *Werkseinstellung Hinweis: Wenn der Wert den maximalen Messbereich verlässt, wird „Error“ ausgegeben. Toleranz: ± 1% vom Messbereichsendwert bei -5 – 65 °C Nullpunktabgleich: Manuell über Taster Berstdruck: bei PV-...-AD1: 15 kPa bei PV-...-AD4: 40 kPa Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Prozessanschluss: 2 Stutzen ø 5mm

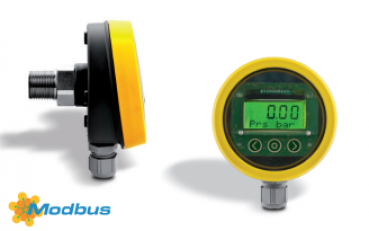

Modbus-Transmitter (Modbus RTU) ohne Display* Versorgungsspannung 15 – 30 V AC/DC Stromaufnahme 80 mA (24VAC) / 25 mA (24VDC)
Beleuchtbare Display-Anzeige- & Bedieneinheit mit Autoadapt und kapazitiven Tasten.
Beleuchtungszeit und Kontrast sind über das Menü einstellbar.
5-Punkt-Kalibrierung: lineare Interpolation der Ausgangskennlinie über 5 beliebige Stützpunkte.
10-fach Offset:
lineare Kennlinienverschiebung des Ausgangssignals über Drehschalter in 10 Stufen.
Unverlierbarer Deckel mit 8-fach Positionierung.

10 Messbereiche über Drehschalter einstellbar:
0 - 2 bar 0 - 2,5 bar 0 - 4 bar 0 - 5 bar
0 - 6 bar 0 - 8 bar 0 - 10 bar 0 - 12 bar
0 - 14 bar 0 - 16 bar* *Werkseinstellung
Versorgungsspannung:
2-Leiter 24 V DC
3-Leiter/Modbus/BACnet 24 V AC/DC
Ausgang:
2-Leiter 4 - 20 mA
3-Leiter 0 - 10 V oder 4 - 20 mA umschaltbar oder Bus
Zul. Umgebungstemperatur: -20 - 70 °C
Zul. Mediumtemperatur: -25 - 85 °C
wasserseitige Anschlüsse: G½ A
Gehäuse: IP 65 inkl. Dichtring,
Kunststoff grau/gelb
Zugentlastung: M16
Kabelanschluss: Federklemmen 0,2 - 1,5 mm²
Langzeitstabilität: ± 0,08 bar (EN 60770-1)
Fehlergrenze: ± 0,2 bar ± 2 % vom Messwert

Stromtransmitter (2-Leiter, 4 – 20 mA) ohne Display* Versorgungsspannung 15 – 35 V DC Ausgang 4 – 20 mA

Technische Daten Spannungsversorgung: 2-Leiter 15 – 35 V DC 3-Leiter/MOD/BAC 15 – 35 V DC oder 15 – 30 V AC Stromaufnahme: siehe Tabelle Seite 3 Ausgänge: 2-Leiter 4 – 20 mA (3,6 mA bei Störung) 3-Leiter 0 – 10 V oder 4 – 20 mA (-0,3 V bzw. 3,6 mA bei Störung) MOD/BAC digital 10 Messbereiche 0 – 2 / 0 – 2,5 / 0 – 4 / 0 – 5 / 0 – 6 / einstellbar: 0 – 8 / 0 – 10 / 0 – 12 / 0 – 14 / 0 – 16 bar* *Werkseinstellung Toleranz: ±0,1 bar bei 8 bar und 25°C Langzeitstabilität: ±0,08 bar nach EN60770-1 Max. Überdruck: 40 bar Zulässige Umgebungsbedingungen: -20 – 70 °C, 0 – 95 % RH (nicht kondensierend) Mediumtemperatur: -25 – +85 °C Isolationswiderstand: ≥ 100 M Ω, 20 °C, 500 V DC Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016 Display: PC, transparent Deckel: PC, Farbe ähnl. RAL 7016 Ring: PBT, Farbe ähnl. RAL 1003 Zugentlastung: M16, PA, Farbe ähnl. RAL 7001 Kabelanschluss: Federklemmen 0,2 – 1,5 mm² Anschlussgewinde: G½A Medienberührende Teile: Prozessanschluss: Edelstahl 1.4305 Sensorelement: Keramik Al2O3 Dichtung: NBR
* Zur Programmierung / Adressvergabe und 5P-Kalibrierung muss einmalig ein Display verwendet werden.

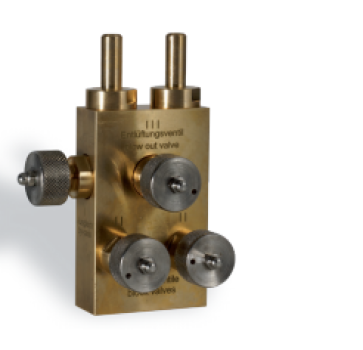

Technische Daten Gewicht: ca. 650 g Zul. Umgebungstemperatur: -30 – 70 °C Zul. Mediumtemperatur: -30 – 70 °C Zul. Lagertemperatur: -50 – 80 °C Nenndruck: PN40 Nennweite: DN3 Druckanschluss: prozessseitig: Innengewinde G¼ geräteseitig: Anschlusszapfen Ø 8 mm Gehäuse: Messing (CuZn40Pb2) Handräder: Messing vernickelt (plombier- bzw. demontierbar) O-Ring: FKM



Messbereich: 0 - 4,0 bar / 0 - 6 bar (wählbar)

zur Messung von Differenzdrücken in Behältern für
nicht korrosive Medien. Inklusive Wandhalterung.
Versorgungsspannung: 24 V AC / DC
Messbereich: siehe unten
Ausgang: 0 - 10 V oder 4 - 20 mA
Temperaturbereich: -20 - 70 °C
wasserseitige Anschlüsse: Ermeto-Verschraubung für 8 mm Kupferrohr (bauseits)
Schutzart: IP 54
Max. Druck: 16 bar
Fehlergrenze: < 2,5 % vom max. Messbereich
einseitige Belastungsgrenzen: PWD-1.0 / 2.5: 5 bar
PWD-4.0 / 6.0: 12 bar
Gehäuse: Kunststoff grau
Elektrischer Anschluss: über M12-Steckverbinder (Kupplung)

Technische Daten

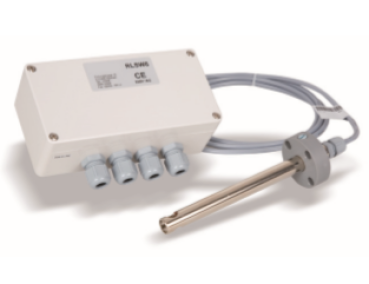

Versorg.-Spannung: RLSW6.1.1 230 V, 50 - 60Hz RLSW6.1.5 24 V AC/DC ± 10 % Leistungsaufnahme: 3 VA Schaltausgang: Alarmrelais Wechsler Strömungsrelais Wechsler Kontaktbelastung 10 A bei 250 V AC Umgebungstemperatur: 0 - 60 °C
Gerät Sensortyp: F9 Maße: L = 165 mm, Ø 14 mm Anschlussleitung: 3 x 0,5 mm² L=2,5 m Messbereich: 0,2 - 15 m/s Schwellwert: einstellbar durch Poti Schalthysterese: einstellbar ca. 1 - 10 % Anlaufüberwachung: einstellbar 15 - 120 s Ausschaltverzögerung: einstellbar 2 - 20 s Temperaturkompensation: ja Fühlerbruchsicherung: ja
optische Anzeige LED grün: Betriebsbereit LED rot Ein: Strömung > Schwellwert LED rot Aus: Strömung < Schwellwert LED gelb links Aus: Strömung > Schwellwert LED gelb rechts Ein: Strömungsrelais   Anlaufüberwacht Strömung > Schwellwert Maße Gehäuse: 160 x 80 x 55 mm Schutzart: IP 65

Einsatzbereich
Applikation	Strömungsüberwachung; Leitungsüberwachung
Elektrische Daten
Frequenz AC [Hz]	47...63
Betriebsspannungstoleranz [%]	-10...10
Betriebsspannung [V]	< 230 AC
Max. Leistungsaufnahme [VA]	5
Verpolungsfest	nein
Bereitschaftsverzögerungszeit [s]	30
Anzahl Kanäle	1
Ausgänge
Elektrische Ausführung	Relais
Kontaktbelastbarkeit	4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)
Schaltfunktion Strömungsüberwachung	Relais zieht bei Strömung an
Schaltfunktion Leitungsüberwachung	Relais fällt bei Drahtbruch ab
Kurzschlussfest	nein
Überlastfest	nein
Software / Programmierung
Schaltpunktabgleich	Potentiometer
Bereichswahl flüssig / gasförmig	Schiebeschalter
Umgebungsbedingungen
Umgebungstemperatur [°C]	-20...60
Lagertemperatur [°C]	-20...85
Schutzart	IP 40
Schutzart Klemmen	IP 20
Zulassungen / Prüfungen
Zulassung	PTB 01 ATEX 2075; IECEx PTB 07.0004; TIIS TC16593
ATEX Gerätekennzeichnung	II (1) G [Ex ia Ga] IIC
MTTF [Jahre]	248
Mechanische Daten
Gewicht [g]	561,5
Gehäuse	Klemmschienengehäuse
Abmessungen [mm]	78 x 45 x 120
Werkstoffe	Kunststoff
Anzeigen / Bedienelemente
Anzeige	Funktion 11 x LED Schaltzustand LED, rot
Elektrischer Anschluss
Erforderliche Absicherung	Miniatur-Sicherung gemäß IEC60127-2 Sheet 1; ≤ 5 A; flink; Die Sicherung außerhalb des explosionsgefährdeten Bereichs platzieren.
Bemerkungen
Bemerkungen	Achtung Der Schaltverstärker muss außerhalb des Ex-Bereiches montiert werden! Empfehlung Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen!
Verpackungseinheit	1 Stück
Elektrischer Anschluss
Anschluss	Anschlussklemmen: 15 x ...2,5 mm²
Weitere Daten
Maximalwerte für Steuerstromkreis
in Zündschutzart Eigensicherheit [EEx ia] IIC [EEx ia] IIB [EEx ib] IIC [EEx ib] IIB Spannung [V] 15,8 15,8 15,8 15,8 Strom [mA] 92 92 92 92 Leistung [mW] 680 680 680 680 Äußere Induktivität [mH] 1 1 1 1 Äußere Kapazität [µF] 0,185 1,6 0,185 1,6

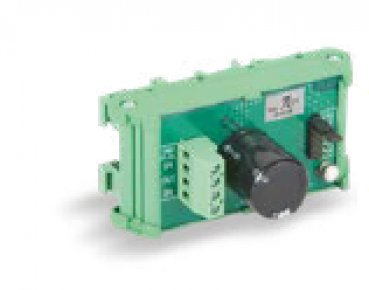

Technische Daten
Spannungsversorgung 24 V AC/DC, 1 VA Eingangssignal 0 - 10 V DC < 0,2 mA  Voreinstellung: 5 V (P1) Hysterese 0,2 - 1 V einstellbar  Voreinstellung: 0,5 V (P2) Ausgangssignal Relais mit Umschaltkontakt  230 V AC, 10 A Schwellwerteinstellung Potentiometer Schutzart  IP 20 Abmessungen 22,5 x 77 x 52,5 [mm] [B x H x T]
