Industrietechnik

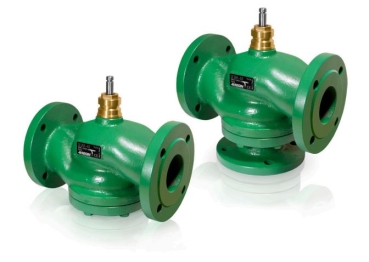

VFFG3200-550
VFFG3200-550
Produktspezifikation
Anwendung Heizungs-, Kühlungs- und Lüftungsanlagen
Nenndruckstufe PN16
Anschluss Flansche gemäß EN 1092-2
Ventilkennlinie A - AB = gleichprozentig, B - AB = linear
Max. Leckrate 0 % des Kvs-Wertes
Medien Warm-, Kaltwasser, Wasser-Glykol-Gemisch
Medientemperatur -5…+120°C
Stellverhältnis 100:1 (DN50…200), > 50:1 (DN25…40)
Max. Differenzdruck Wenn ein kleinerer Antrieb als der vorgeschlagene verwendet wird, kann der max. Differenzdruck abweichen. Weitere Informationen finden Sie im Produktdatenblatt.
Körper

Grauguss 250

Kegel Rotguss 1400 LG2 (DN50...200), Messing CW614N (DN25...40)
Ventilsitz Rotguss 1400 LG2 (DN50…200), Grauguss Grade 250 (DN25…40)
Spindel Edelstahl 1.4305
Stopfbuchse Messing CW614N
Aufsatz Messing CW614N
O-Ringe EPDM
Dichtung

Aramid-verstärkter Gummi

Nennweite DN200
Kvs-Wert 550 m3/h
Max. Differenzdruck 70 kPa
2.453,00 EUR

zzgl. 19% MwSt. zzgl. Versand
SE10F24
SE10F24
Produktspezifikation
Versorgungsspannung 24 V AC
Stellsignal 3-Punkt
Laufzeit 3s/mm
Umgebungstemperatur 0,,,50°C
Lagertemperatur -40...80°C
Umgebungsfeuchte 10...90 % rH
Schutzart IP54
Max. Leistungsaufnahme 6,2 W / 6,7 VA
Stellkraft 1000 N
Hub 10…30 mm
Laufzeit 3 s/mm
276,00 EUR

zzgl. 19% MwSt. zzgl. Versand

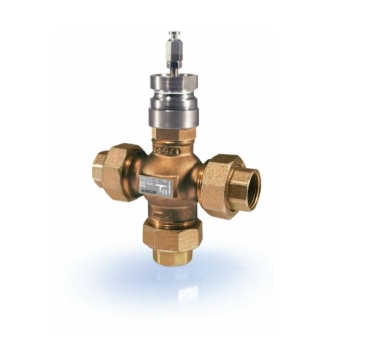

VFD332-16
VFD332-16
Produktspezifikation
Nenndruckstufe PN16
Anschluss BSP-Außengewinde gemäß ISO 228/1, Lieferung inklusive Gewindeverschraubung
Ventilkennlinie Gleichprozentig
Max. Leckrate 0,1 % des Kvs-Wertes
Medientemperatur -5…+150°C
Medien Warm-, Kaltwasser oder Wasser-Glykolgemisch
Stellverhältnis 100:1
Hub 20mm
Körper Rotguss CC491K (RG5)
Ventilsitz Rotguss CC491K (RG5)
Kegel Rotguss CC491K (RG5)
Spindel Edelstahl 1.4305
Stopfbuchse Entzinkungsbeständiges Messing CW 602N
O-Ringe Viton
Nennweite DN32
Kvs-Wert 16 m3/h
ΔPs (RVAN5) 400 kPa
ΔPmax (RVAN5) 400 kPa
ΔPs (RVAN10) 800 kPa
ΔPmax (RVAN10) 450 kPa
239,00 EUR

zzgl. 19% MwSt. zzgl. Versand
VFD340-25
VFD340-25
Produktspezifikation
Nenndruckstufe PN16
Anschluss BSP-Außengewinde gemäß ISO 228/1, Lieferung inklusive Gewindeverschraubung
Ventilkennlinie Gleichprozentig
Max. Leckrate 0,1 % des Kvs-Wertes
Medientemperatur -5…+150°C
Medien Warm-, Kaltwasser oder Wasser-Glykolgemisch
Stellverhältnis 100:1
Hub 20mm
Körper Rotguss CC491K (RG5)
Ventilsitz Rotguss CC491K (RG5)
Kegel Rotguss CC491K (RG5)
Spindel Edelstahl 1.4305
Stopfbuchse Entzinkungsbeständiges Messing CW 602N
O-Ringe Viton
Nennweite DN40
Kvs-Wert 25 m3/h
ΔPs (RVAN5) 300 kPa
ΔPmax (RVAN5) 300 kPa
ΔPs (RVAN10) 600 kPa
ΔPmax (RVAN10) 400 kPa
318,00 EUR

zzgl. 19% MwSt. zzgl. Versand
VFD350-31,5
VFD350-31,5
Produktspezifikation
Nenndruckstufe PN16
Anschluss BSP-Außengewinde gemäß ISO 228/1, Lieferung inklusive Gewindeverschraubung
Ventilkennlinie Gleichprozentig
Max. Leckrate 0,1 % des Kvs-Wertes
Medientemperatur -5…+150°C
Medien Warm-, Kaltwasser oder Wasser-Glykolgemisch
Stellverhältnis 100:1
Hub 20mm
Körper Rotguss CC491K (RG5)
Ventilsitz Rotguss CC491K (RG5)
Kegel Rotguss CC491K (RG5)
Spindel Edelstahl 1.4305
Stopfbuchse Entzinkungsbeständiges Messing CW 602N
O-Ringe Viton
Nennweite DN50
Kvs-Wert 31,5 m3/h
ΔPs (RVAN5) 200 kPa
ΔPmax (RVAN5) 200 kPa
ΔPs (RVAN10) 400 kPa
ΔPmax (RVAN10) 300 kPa
424,00 EUR

zzgl. 19% MwSt. zzgl. Versand

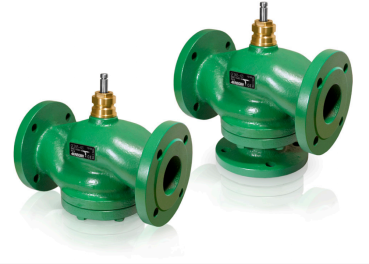

VFFG225-6,3
VFFG225-6,3
Produktspezifikation
Anwendung Heizungs-, Kühlungs- und Lüftungsanlagen
Nenndruckstufe PN16
Anschluss Flansche gemäß EN 1092-2
Ventilkennlinie A - AB = gleichprozentig, B - AB = linear
Max. Leckrate 0 % des Kvs-Wertes
Medien Warm-, Kaltwasser, Wasser-Glykol-Gemisch
Medientemperatur -5…+120°C
Stellverhältnis 100:1 (DN50…200), > 50:1 (DN25…40)
Max. Differenzdruck Wenn ein kleinerer Antrieb als der vorgeschlagene verwendet wird, kann der max. Differenzdruck abweichen. Weitere Informationen finden Sie im Produktdatenblatt.
Körper

Grauguss 250

Kegel Rotguss 1400 LG2 (DN50...200), Messing CW614N (DN25...40)
Ventilsitz Rotguss 1400 LG2 (DN50…200), Grauguss Grade 250 (DN25…40)
Spindel Edelstahl 1.4305
Stopfbuchse Messing CW614N
Aufsatz Messing CW614N
O-Ringe EPDM
Dichtung

Aramid-verstärkter Gummi

Nennweite DN25
Kvs-Wert 6,3 m3/h
Max. Differenzdruck 400 kPa
237,00 EUR

zzgl. 19% MwSt. zzgl. Versand
VFFG225-10
VFFG225-10
Produktspezifikation
Anwendung Heizungs-, Kühlungs- und Lüftungsanlagen
Nenndruckstufe PN16
Anschluss Flansche gemäß EN 1092-2
Ventilkennlinie A - AB = gleichprozentig, B - AB = linear
Max. Leckrate 0 % des Kvs-Wertes
Medien Warm-, Kaltwasser, Wasser-Glykol-Gemisch
Medientemperatur -5…+120°C
Stellverhältnis 100:1 (DN50…200), > 50:1 (DN25…40)
Max. Differenzdruck Wenn ein kleinerer Antrieb als der vorgeschlagene verwendet wird, kann der max. Differenzdruck abweichen. Weitere Informationen finden Sie im Produktdatenblatt.
Körper

Grauguss 250

Kegel Rotguss 1400 LG2 (DN50...200), Messing CW614N (DN25...40)
Ventilsitz Rotguss 1400 LG2 (DN50…200), Grauguss Grade 250 (DN25…40)
Spindel Edelstahl 1.4305
Stopfbuchse Messing CW614N
Aufsatz Messing CW614N
O-Ringe EPDM
Dichtung

Aramid-verstärkter Gummi

Nennweite DN25
Kvs-Wert 10 m3/h
Max. Differenzdruck 400 kPa
237,00 EUR

zzgl. 19% MwSt. zzgl. Versand
VFFG232-16
VFFG232-16
Produktspezifikation
Anwendung Heizungs-, Kühlungs- und Lüftungsanlagen
Nenndruckstufe PN16
Anschluss Flansche gemäß EN 1092-2
Ventilkennlinie A - AB = gleichprozentig, B - AB = linear
Max. Leckrate 0 % des Kvs-Wertes
Medien Warm-, Kaltwasser, Wasser-Glykol-Gemisch
Medientemperatur -5…+120°C
Stellverhältnis 100:1 (DN50…200), > 50:1 (DN25…40)
Max. Differenzdruck Wenn ein kleinerer Antrieb als der vorgeschlagene verwendet wird, kann der max. Differenzdruck abweichen. Weitere Informationen finden Sie im Produktdatenblatt.
Körper

Grauguss 250

Kegel Rotguss 1400 LG2 (DN50...200), Messing CW614N (DN25...40)
Ventilsitz Rotguss 1400 LG2 (DN50…200), Grauguss Grade 250 (DN25…40)
Spindel Edelstahl 1.4305
Stopfbuchse Messing CW614N
Aufsatz Messing CW614N
O-Ringe EPDM
Dichtung

Aramid-verstärkter Gummi

Nennweite DN32
Kvs-Wert 16 m3/h
Max. Differenzdruck 350 kPa
258,00 EUR

zzgl. 19% MwSt. zzgl. Versand
Zeige 393 bis 400 (von insgesamt 406 Artikeln)
