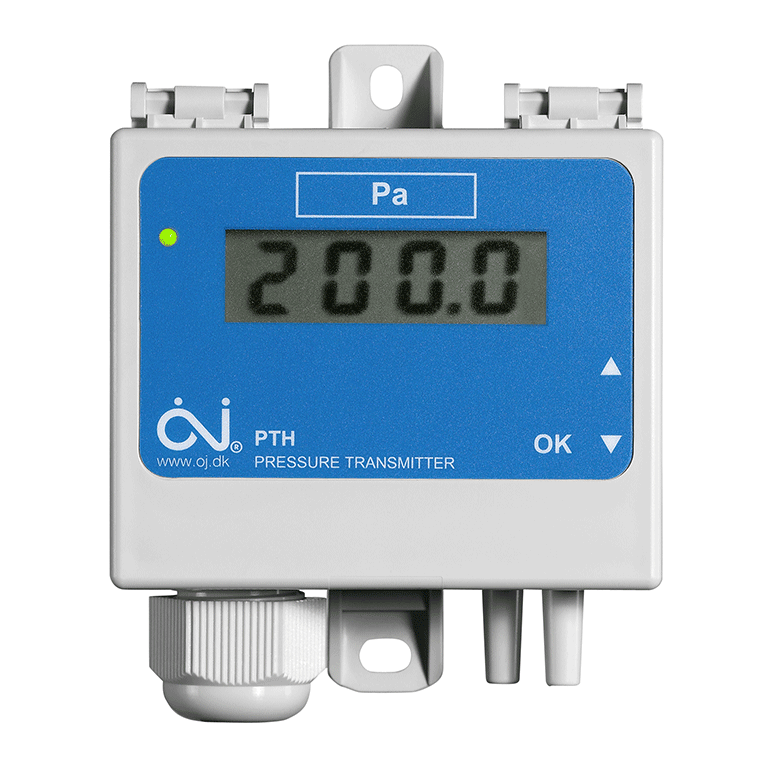

PTH-3202-DR

Spannungsversorgung: 24 VAC/= ± 15%, 50/60 Hz
Leistungsaufnahme: 0,5 W
mit Relais aktiv: 1,0 W
Ausgang: 0-10 VDC, 2-10 VDC, 0-20 mA, 4-20 mA
Elektrischer Anschluss: 7 Federkraftklemmen, max. 1,5 mm2
Messbereich, Luftdruck: 0-2500 Pa
Sollwert-Genauigkeit des Relais: 0,5 % × MW ±2,5 Pa
Ausgangssignal-Genauigkeit: 1,5 % × MW + 0,3 % × MB + 2,5 Pa
(MW = gemessener Wert / MB = eingestellter Messbereich)
Maximaler Druck: 20 kPa
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Gehäuseabmessungen [h×b×t]: 91 × 75 × 38 mm
Kabelgröße:  ø3-10 mm
Druckschläuche: 2 × ø6,2 mm
Maximale Last:
0-10 VDC: >2,5 kΩ
0-20 mA: ≤450 Ω
Relais: SPDT 30 V AC/DC, 1 A
Leistungsaufnahme des Relais:0,1 VA
Umfelddaten
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb: −20 °C/+40 °C
Vorübergehend <2 Stunden: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzart: IP54
Gewicht: 110 g
