Betriebsspannung . .14-24V DC oder 24V AC +/-10%
Stromaufnahme . . . . . . . . . . . . . . . . max. 30mA
Temperaturbereich . . . . . . . . . . . . . . . . 0/+40°C
DC-Ausgang . . . . . . . . . .max. 2mA, 0-10V DC
Regelverfahren . . . . . . . . . . . . . . . .proportional
Bandbreite des proportionalen
Regelbereichs . . . . . . .einstellbar von 1 bis 6°C
Temperaturabsenkung . . . . . . . .einstellbar von
. . . . . . . . . . . . . . . . . . . . . . .3 bis 10°C
Zulässige Betriebstemperatur . . . . . .-10/+50°C
Abmessungen (Abb.5) .L/84 x H/84 x T/27 mm
Gehäuseschutzart . . . . . . . . . . . . . . . . . . . .IP30
​
Der EFRP ist Wartungsfrei.

Spannungsversorgung: 230/400V AC ±10%, 50/60Hz
Spannungseingang: 0/2-10V DC, 10 kΩ
Stromeingang: 0/4-20 mA (Spannungsabfall 1 V)
Temperaturbereich: 0/+40°C
Fühlereingang NTC (ETF-x99x kann eingesetzt werden)
Wärmeverlust über Kühlrippen:
EFS-9xx2 etwa 2 W/A,
EFS-9xx3 etwa 3 W/A

Umgebungstemperatur: -10/+40°C
Min. Leistung: 400W
Isolationsspannung: 2500V RMS
Interner Leistungsverlust: 5VA
Schutzart: IP20
Belastungsform: Stern-Dreieck, ohmsch
Stromversorgung: +14V DC/25mA
Leistungsverdopplungsrelais: NO SPST , 5A, 250V AC
P-Regler: P-Band: 1-6°C, Zeitperiode: 20 Sek.
PI-Regler: P-Band: 1-6°C, I = 8 Min.,
Zeitperiode: 20 Sek.

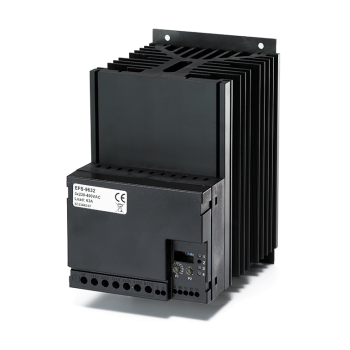

EFS-9252: 3x25A, 230V / 10kW, 400V / 17kW
EFS-9402: 3x40A, 230V / 16kW, 400V / 28kW
EFS-9632: 3x63A, 230V / 25kW, 400V / 44kW
EFS-9253: 3x25A, 230V / 10kW, 400V / 17kW

Gewicht / Abmessungen:
Typ           Gewicht   Abmessungen(B x D x H)
EFS-9252   1,8 kg    125 x 124 x 130 mm
EFS-9402   2,85 kg  125 x 173 x 130 mm
EFS-9632   4,35 kg  125 x 173 x 210 mm
EFS-9253   2,85 kg  125 x 173 x 130 mm

Spannungsversorgung: 230/400V AC ±10%, 50/60Hz
Spannungseingang: 0/2-10V DC, 10 kΩ
Stromeingang: 0/4-20 mA (Spannungsabfall 1 V)
Temperaturbereich: 0/+40°C
Fühlereingang NTC (ETF-x99x kann eingesetzt werden)
Wärmeverlust über Kühlrippen:
EFS-9xx2 etwa 2 W/A,
EFS-9xx3 etwa 3 W/A

Umgebungstemperatur: -10/+40°C
Min. Leistung: 400W
Isolationsspannung: 2500V RMS
Interner Leistungsverlust: 5VA
Schutzart: IP20
Belastungsform: Stern-Dreieck, ohmsch
Stromversorgung: +14V DC/25mA
Leistungsverdopplungsrelais: NO SPST , 5A, 250V AC
P-Regler: P-Band: 1-6°C, Zeitperiode: 20 Sek.
PI-Regler: P-Band: 1-6°C, I = 8 Min.,
Zeitperiode: 20 Sek.

EFS-9252: 3x25A, 230V / 10kW, 400V / 17kW
EFS-9402: 3x40A, 230V / 16kW, 400V / 28kW
EFS-9632: 3x63A, 230V / 25kW, 400V / 44kW
EFS-9253: 3x25A, 230V / 10kW, 400V / 17kW

Gewicht / Abmessungen:
Typ           Gewicht   Abmessungen(B x D x H)
EFS-9252   1,8 kg    125 x 124 x 130 mm
EFS-9402   2,85 kg  125 x 173 x 130 mm
EFS-9632   4,35 kg  125 x 173 x 210 mm
EFS-9253   2,85 kg  125 x 173 x 130 mm

Spannungsversorgung: 230/400V AC ±10%, 50/60Hz
Spannungseingang: 0/2-10V DC, 10 kΩ
Stromeingang: 0/4-20 mA (Spannungsabfall 1 V)
Temperaturbereich: 0/+40°C
Fühlereingang NTC (ETF-x99x kann eingesetzt werden)
Wärmeverlust über Kühlrippen:
EFS-9xx2 etwa 2 W/A,
EFS-9xx3 etwa 3 W/A

Umgebungstemperatur: -10/+40°C
Min. Leistung: 400W
Isolationsspannung: 2500V RMS
Interner Leistungsverlust: 5VA
Schutzart: IP20
Belastungsform: Stern-Dreieck, ohmsch
Stromversorgung: +14V DC/25mA
Leistungsverdopplungsrelais: NO SPST , 5A, 250V AC
P-Regler: P-Band: 1-6°C, Zeitperiode: 20 Sek.
PI-Regler: P-Band: 1-6°C, I = 8 Min.,
Zeitperiode: 20 Sek.

EFS-9252: 3x25A, 230V / 10kW, 400V / 17kW
EFS-9402: 3x40A, 230V / 16kW, 400V / 28kW
EFS-9632: 3x63A, 230V / 25kW, 400V / 44kW
EFS-9253: 3x25A, 230V / 10kW, 400V / 17kW

Gewicht / Abmessungen:
Typ           Gewicht   Abmessungen(B x D x H)
EFS-9252   1,8 kg    125 x 124 x 130 mm
EFS-9402   2,85 kg  125 x 173 x 130 mm
EFS-9632   4,35 kg  125 x 173 x 210 mm
EFS-9253   2,85 kg  125 x 173 x 130 mm

Spannungsversorgung: 230/400V AC ±10%, 50/60Hz
Spannungseingang: 0/2-10V DC, 10 kΩ
Stromeingang: 0/4-20 mA (Spannungsabfall 1 V)
Temperaturbereich: 0/+40°C
Fühlereingang NTC (ETF-x99x kann eingesetzt werden)
Wärmeverlust über Kühlrippen:
EFS-9xx2 etwa 2 W/A,
EFS-9xx3 etwa 3 W/A

Umgebungstemperatur: -10/+40°C
Min. Leistung: 400W
Isolationsspannung: 2500V RMS
Interner Leistungsverlust: 5VA
Schutzart: IP20
Belastungsform: Stern-Dreieck, ohmsch
Stromversorgung: +14V DC/25mA
Leistungsverdopplungsrelais: NO SPST , 5A, 250V AC
P-Regler: P-Band: 1-6°C, Zeitperiode: 20 Sek.
PI-Regler: P-Band: 1-6°C, I = 8 Min.,
Zeitperiode: 20 Sek.

EFS-9252: 3x25A, 230V / 10kW, 400V / 17kW
EFS-9402: 3x40A, 230V / 16kW, 400V / 28kW
EFS-9632: 3x63A, 230V / 25kW, 400V / 44kW
EFS-9253: 3x25A, 230V / 10kW, 400V / 17kW

Gewicht / Abmessungen:
Typ           Gewicht   Abmessungen(B x D x H)
EFS-9252   1,8 kg    125 x 124 x 130 mm
EFS-9402   2,85 kg  125 x 173 x 130 mm
EFS-9632   4,35 kg  125 x 173 x 210 mm
EFS-9253   2,85 kg  125 x 173 x 130 mm

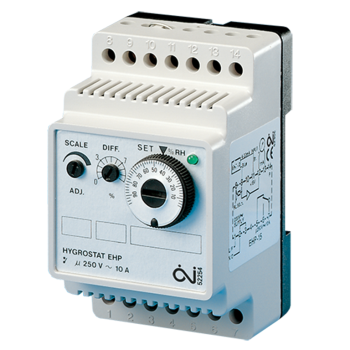

Spannungsversorgung: 230V AC ±10%, 50/60 Hz
Alarmrelais: SPCO, 10 A, 250V
Transducereingang: 4-20 mA
Transducerversorgung: 11V DC
Regulierbereich: 10-99% RH
EIN/AUS-Differenz: 1-10%
Umgebungstemperatur: -10/+50°C
Genauigkeit: ± 2%
Leistungsaufnahme: 3 VA
Abmessungen: 52,5 x 58 x 86 mm
Schutzart: IP20
Gewicht: 180 g

Netzspannung: 24V AC ±15% 16-30V DC 50/60 Hz
Ausgangssignal: 0-10V dc, max. 5 mA 4-20 mA, RL <500W

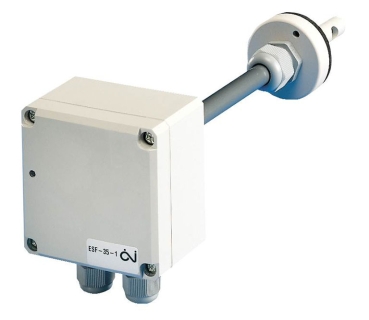

Ausgangsrelais (ESF-35-1): SPCO, 6A 250V

​Strömungsbereiche:

ESF-35-1: 0,5-8, 0,5-16 m/sec
ESF-35-2: 0,5-8, 0,5-16 m/sec
ESF-35-4: 0,2-1, 0,2-2 m/sec
Genauigkeit:

ESF-35-1: ±0,4m/sec
ESF-35-2: ±0,4m/sec
ESF-35-4: ±0,2m/sec

Temperaturbereich: 0 / +50°C
Lufttemperatur: -10 / +60°C
Umgebungstemperatur: + 20 / +50°C
Leistungsaufnahme: max. 2VA
Schutzart: IP54
Abmessungen: 80 x 55 x 80 mm

Netzspannung: 24V AC ±15% 16-30V DC 50/60 Hz
Ausgangssignal: 0-10V dc, max. 5 mA 4-20 mA, RL <500W
Ausgangsrelais (ESF-35-1): SPCO, 6A 250V

​Strömungsbereiche:

ESF-35-1: 0,5-8, 0,5-16 m/sec
ESF-35-2: 0,5-8, 0,5-16 m/sec
ESF-35-4: 0,2-1, 0,2-2 m/sec
Genauigkeit:

ESF-35-1: ±0,4m/sec
ESF-35-2: ±0,4m/sec
ESF-35-4: ±0,2m/sec

Temperaturbereich: 0 / +50°C
Lufttemperatur: -10 / +60°C
Umgebungstemperatur: + 20 / +50°C
Leistungsaufnahme: max. 2VA
Schutzart: IP54
Abmessungen: 80 x 55 x 80 mm
