OJ

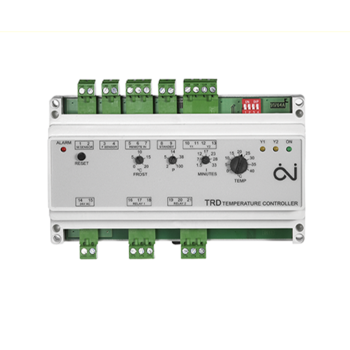

Spannungsversorgung: 24 V AC/DC +/-15%
Ausgangssignal: 2 x 0-10 V DC, max. 10 mA
Fühlereingang: 2 x PT-1000
Temperaturbereich: 0-40°C
P-Bereich: 2-100 K
I-Bereich: 1,5-33 Min.
Alarmtemperaturbereich: 0-20°C
Alarmrelais: 2 x SPDT, 5 A, 250 V
Externer Sollwert: 0-40°C
Potentiometer: 4,7KΩ - 100KΩ
Eingangssignal: 0-10 V DC
Umgebungstemperatur: -10 / +40 °C Betrieb -50 / +70°C Lagerung
Eigenverbrauch: 6 VA
Schutzart: IP 20
Abmessungen: (B/T/H) 156 x 45 x 90 mm
Gewicht: 300 g

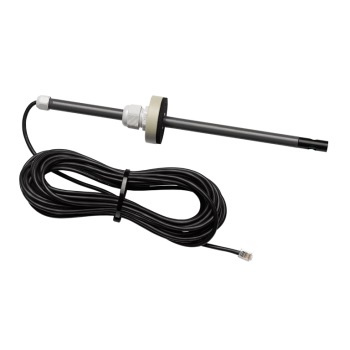

Versorgungsspannung: 20 - 30 VDC, Nennwert 24 V=, über Modbus
Modbus: RTU, RS-485
Modbus-Anschluss: RJ12-6/6-Steckverbindung
Kabellänge, vorkonfektioniert: 7 m
Max. Kabellänge: 50 m
Lagertemperaturbereich: -55 / + 85 °C
Messbereich, Temperatur: -40 / +85 °C
Messgenauigkeit, Temperatur (-40 / -10 °C): < 2.0 °C
Messgenauigkeit, Temperatur (-10 / +85 °C): < 0.5 °C
Auflösung, Temperatur: 0,01 °C
Temperatursprung-Reaktionszeit (10-90 %): max. 480 sec
Langzeitstabilität, Feuchtigkeit: <0,5 % rF/Jahr
Schutzart, im Kanal: IP32 (EN60529)
Schutzart, außerhalb des Kanals: IP54 (EN60529)

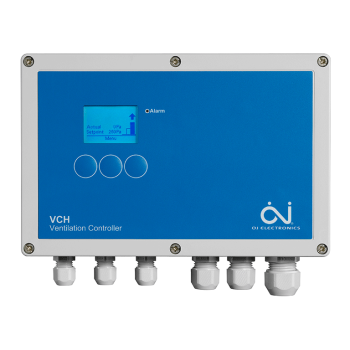

Spannungsversorgung: 230 VAC ±10 % @ 50/60 Hz
Leistungsaufnahme: 0,5 W @ 230 VAC
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Sicherung: max. 13 A
Modbus intern: 38400 Baud, 8 Datenbits,
2 Stoppbits, keine Parität
Modbus extern: Konfiguriert in Menü
Relais: 8A AC1, 3A, AC3, 0-230 VAC
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzgrad: IP54
Gehäuseabm. [H×B×T]: 175×223×55 mm
Gewicht: 800 g

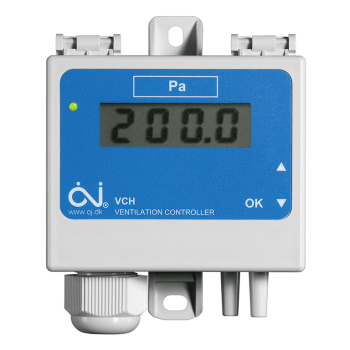

Spannungsversorgung
VCH-6201-DI: 24 VDC ±15%
VCH-3202-DI 24 V AC/DC ±15%, 50/60 Hz
Leistungsaufnahme: 0,5 W
Ausgang: 0-10 VDC, 2-10 VDC, 0-20 mA, 4-20 mA
Elektrischer Anschluss: 4 Federkraftklemmen,
max. 1,5 mm2
Messbereich, Luftdruck: 0-2500 Pa
Genauigkeit: 0,5 % × MW* ± 2,5 Pa
Maximaler Druck: 20 kPa
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Gehäuseabmessungen [h×b×t]: 91 × 75 × 38 mm
Kabelgröße: ø3-10 mm
Druckschläuche: 2 × ø6,2 mm
Maximale Last
0 - 10 VDC:  > 2,5 kΩ
0 - 20 mA <= 450 Ω
Umfelddaten
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb:  −20 °C/+40 °C
Vorübergehend <2 Stunden: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzart: IP54
Gewicht: 110 g
* Anmerkung: MW steht für Messwert

Spannungsversorgung
VCH-6201-DI: 24 VDC ±15%
VCH-3202-DI 24 V AC/DC ±15%, 50/60 Hz
Leistungsaufnahme: 0,5 W
Ausgang: 0-10 VDC, 2-10 VDC, 0-20 mA, 4-20 mA
Elektrischer Anschluss: 4 Federkraftklemmen,
max. 1,5 mm2
Messbereich, Luftdruck: 0-2500 Pa
Genauigkeit: 0,5 % × MW* ± 2,5 Pa
Maximaler Druck: 20 kPa
Umgebungsluftfeuchtigkeit: 10-95 %rF, nicht kondensierend
Gehäuseabmessungen [h×b×t]: 91 × 75 × 38 mm
Kabelgröße: ø3-10 mm
Druckschläuche: 2 × ø6,2 mm
Maximale Last
0 - 10 VDC:  > 2,5 kΩ
0 - 20 mA <= 450 Ω
Umfelddaten
Umgebungstemperatur
Display: 0 °C/+50 °C
Dauerbetrieb:  −20 °C/+40 °C
Vorübergehend <2 Stunden: −30 °C/+50 °C
Aufbewahrung: −40 °C/+70 °C
Schutzart: IP54
Gewicht: 110 g
* Anmerkung: MW steht für Messwert

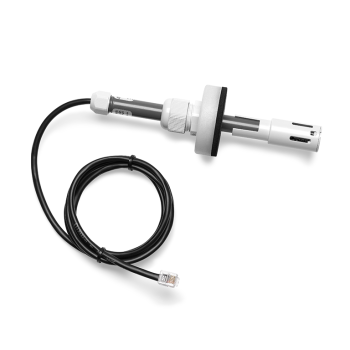

Spannungsversorgung: 18-30 VDC, Nennwert 24 VDC, über Modbus
Modbus: RS-485, 24VDC, RJ12-Stecker (6P6C)
Modbus-Protokoll: 38,4 kBd, 1 Start-, 8 Daten-, 1 Stopp-, kein Paritätsbit
Modbus-Adresse, HTH-6202: Hex=6E / Dez=110
Modbus-Anschluss: 1 × RJ12 6/6-Steckverbindung
Kabellänge, vorkonfektioniert: 1100 mm
Max. Kabellänge: 50 m (bei niedrigem EMV-Niveau)
Messbereich: 450-2000 ppm CO2-Äquivalent
Messgenauigkeit: ±150 ppm
Umgebungstemperatur: 0–50 °C
Lagertemperatur: –25 - +50 °C
Umgebungsfeuchtigkeit: 5-95 % rF
Strömungsmenge: >0 m/s
Anlaufzeit: 15 min
Reaktionszeit: <5 min
Schutzart: IP20

Spannungsversorgung: 18-30 VDC, Nennwert 24 VDC, über Modbus
Modbus: RS-485, 24VDC
Modbus-Protokoll: 38,4 kBaud, 1 Start-, 8 Daten-, 2 Stopp-, kein Paritätsbit
Modbus-Adresse VTH-6242: Hex=6E / Dez=110
Max. Kabellänge: 50 m (bei niedrigem EMV-Niveau)
Messbereich.: 450-2000 ppm CO2-Äquivalent
Messgenauigkeit: ±150 ppm
Umgebungstemperatur: −40 bis +50 °C
Umgebungsfeuchtigkeit: 10 bis 95 % rF
Lagertemperatur: −40 bis +70 °C
Strömungsmenge: >0 m/s
Anlaufzeit: 15 min
Reaktionsdauer:<5 min
Schutzart, im Kanal: IP32 (EN60529)
Schutzart, außerhalb des Kanals: IP54 (EN60529)
