Spannungsversorgung
EFH-23: 230V AC +/-10% 50Hz
EFH-40: 400V AC +/-10% 50Hz
Leistungsausgang
EFH-23: Max. 3,6kW (16A)
EFH-40: Max. 6,4kW (16A)
Min. Belastung 600W
Temperaturbereich +10 / +30°C
Externer Fühler NTC (ETF-xx99)
Externer Sollwert 0-10V
Isolationsspannung 2500V RMS
P-Regler P-Band 1K
PI-Regler P-Band 20 K
I-Zeit 8 Min.
Triac-Periodendauer 42 Sek @ 50Hz
Belastungsform ohmsch
Wärmeabgabe 1,3W/A
Umgebungstemperatur -10 / +40°C Betrieb
- 50 / +70°C Lagerung
Eigenverbrauch 2VA
Schutzart IP20
Abmessungen (B/T/H) 186 x 43 x 86 mm
Gewicht 360 g

Spannungsversorgung
EFH-23: 230V AC +/-10% 50Hz
EFH-40: 400V AC +/-10% 50Hz
Leistungsausgang
EFH-23: Max. 3,6kW (16A)
EFH-40: Max. 6,4kW (16A)
Min. Belastung 600W
Temperaturbereich +10 / +30°C
Externer Fühler NTC (ETF-xx99)
Externer Sollwert 0-10V
Isolationsspannung 2500V RMS
P-Regler P-Band 1K
PI-Regler P-Band 20 K
I-Zeit 8 Min.
Triac-Periodendauer 42 Sek @ 50Hz
Belastungsform ohmsch
Wärmeabgabe 1,3W/A
Umgebungstemperatur -10 / +40°C Betrieb
- 50 / +70°C Lagerung
Eigenverbrauch 2VA
Schutzart IP20
Abmessungen (B/T/H) 186 x 43 x 86 mm
Gewicht 360 g

Spannungsversorgung
EFK-23: 230V AC +/-10% 50Hz
EFK-40: 400V AC +/-10% 50Hz
Leistungsausgang
EFK-23: Max. 3,6kW (16A)
EFK-40: Max. 6,4kW (16A)
Min. Belastung 600W
Temperaturbereich +10 / +30°C
Einblastemperatur Begrenzung 60°C
Nachtabsenkung 5 °C
Externer Fühler NTC (ETF-xx99)
Isolationsspannung 2500V RMS
P-Regler P-Band 1K
PI-Regler P-Band 20 K
I-Zeit 8 Min.
Triac-Periodendauer 42 Sek @ 50Hz
Belastungsform Ohmsk
Wärmeabgabe 1,3W/A
Umgebungstemperatur -10 / +40°C Betrieb
- 50 / +70°C Lagerung
Eigenverbrauch 2VA
Schutzart IP30
Abmessungen (B/T/H) 186 x 48 x 86 mm
Gewicht 450 g

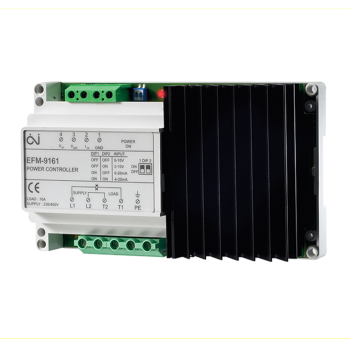

Netzspannung: 1x230/400V AC ±10% 50/60 Hz
Spannungseingang: 0/2-10V DC
Stromeingang: 0/4-20 mA 100kΩ (>3,3V DC Spannungsverlust)
Thermische Sicherung: 85°C
Cos Phi 0,98
Heizleistung: EFM-9161 3,7 / 6,4 kW
                      EFM-9251 5,7 / 10 kW
Belastungsform ohmsch
min. Ausgangsleistung 500 W
Isolationsspannung: 2.500V RMS
Versorgungsausgang  +14 V DC/15 mA
Periodendauer: Ca. 45 Sekunden

Empfohlene Vorsicherung (Typ G):
EFM-9161 16A
EFM-9251 25A
Umgebungstemperatur: -10/+40°C  SCHUTZART
Leistungsaufnahme: 5 VA
Schutzart: IP20

Abmessungen (B X T X H): 156 x 45 x 92 mm
Gewicht: 530 g

Netzspannung: 1x230/400V AC ±10% 50/60 Hz
Spannungseingang: 0/2-10V DC
Stromeingang: 0/4-20 mA 100kΩ (>3,3V DC Spannungsverlust)
Thermische Sicherung: 85°C
Cos Phi 0,98
Heizleistung: EFM-9161 3,7 / 6,4 kW
                      EFM-9251 5,7 / 10 kW
Belastungsform ohmsch
min. Ausgangsleistung 500 W
Isolationsspannung: 2.500V RMS
Versorgungsausgang  +14 V DC/15 mA
Periodendauer: Ca. 45 Sekunden

Empfohlene Vorsicherung (Typ G):
EFM-9161 16A
EFM-9251 25A
Umgebungstemperatur: -10/+40°C  SCHUTZART
Leistungsaufnahme: 5 VA
Schutzart: IP20

Abmessungen (B X T X H): 156 x 45 x 92 mm
Gewicht: 530 g

Betriebsspannung . . . . . . . . . . .14-24V DC oder
. . . . . . . . . . . . . . . . . . . .24V AC ±10%
Stromaufnahme . . . . . . . . . . . . . . . .max. 30mA
Temperaturbereich . . . . . . . . . . . . . . . .0/+40°C
DC-Ausgang . . . . . . . . . . .max. 2mA, 0-10V DC
3
Regelverfahren . . . . . . . . . . . . . . . proportional
Bandbreite des proportionalen
Regelbereichs . . . . . . .einstellbar von 1 bis 6°C
Temperaturabsenkung . . . . . . . . einstellbar von
. . . . . . . . . . . . . . . . . . . . . . .3 bis 10°C
Zulässige Betriebstemperatur . . . . . . -10/+50°C
Abmessungen............. L/86 x H/52,5 x T/58 mm
Gehäuseschutzart . . . . . . . . . . . . . . . . . . . .IP30

​Der EFRP ist Wartungsfrei.

​Spannungsversorgung 14-24V DC oder 24V AC ± 10%, 50/60Hz
Skala 0-100%
Ausgangssignal 0-10V DC, max. 2mA
Umgebungstemperatur -10/+50°C
Abmessungen (B/T/H) 84 x 27,8 x 84 mm
Schutzart IP30
Gewicht 86 g
